LogicalKit

Tuto učební pomůcku navrhl a vyrobil v roce 2018 Jirka Roubal za pomoci kolegů a žáků SŠ, viz [1], jako novější verzi dříve používané stavebnice Domino. S touto pomůckou si mohou žáci a studenti školy vyzkoušet práci se základními logickými obvody, klopnými obvody a mikroprocesorem. K realizaci této učební pomůcky byly použity zdroje školy. Cena komponentů činila 1 543 Kč. Realizace trvala 110 hodin.

Vstupy a výstupy modelu

• Vstupy: 5 přepínačů
• Výstupy: 4 LED diody, které reprezentují 4-bitové binární číslo, které je zobrazeno také na sedmisegmentovém zobrazovači

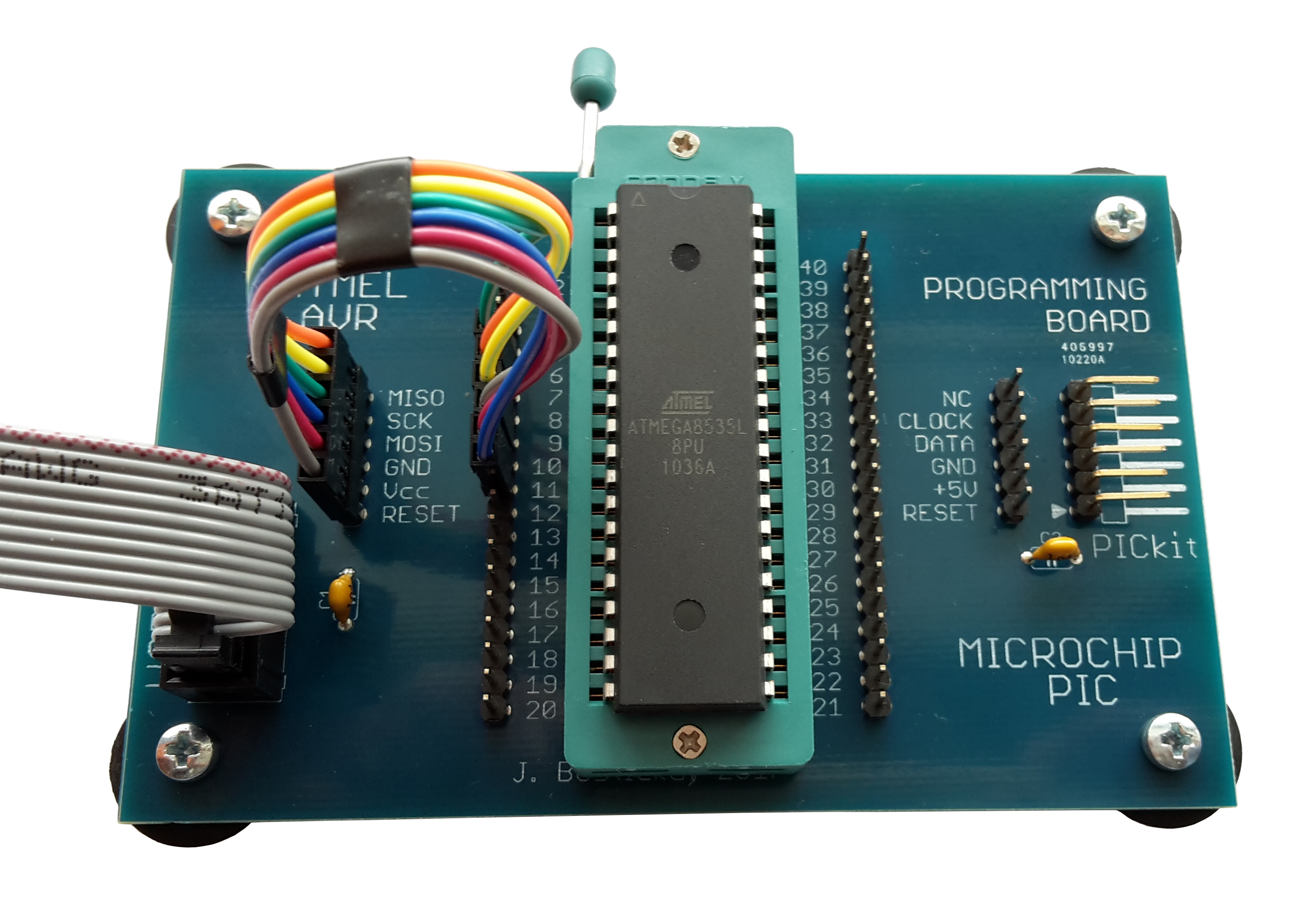

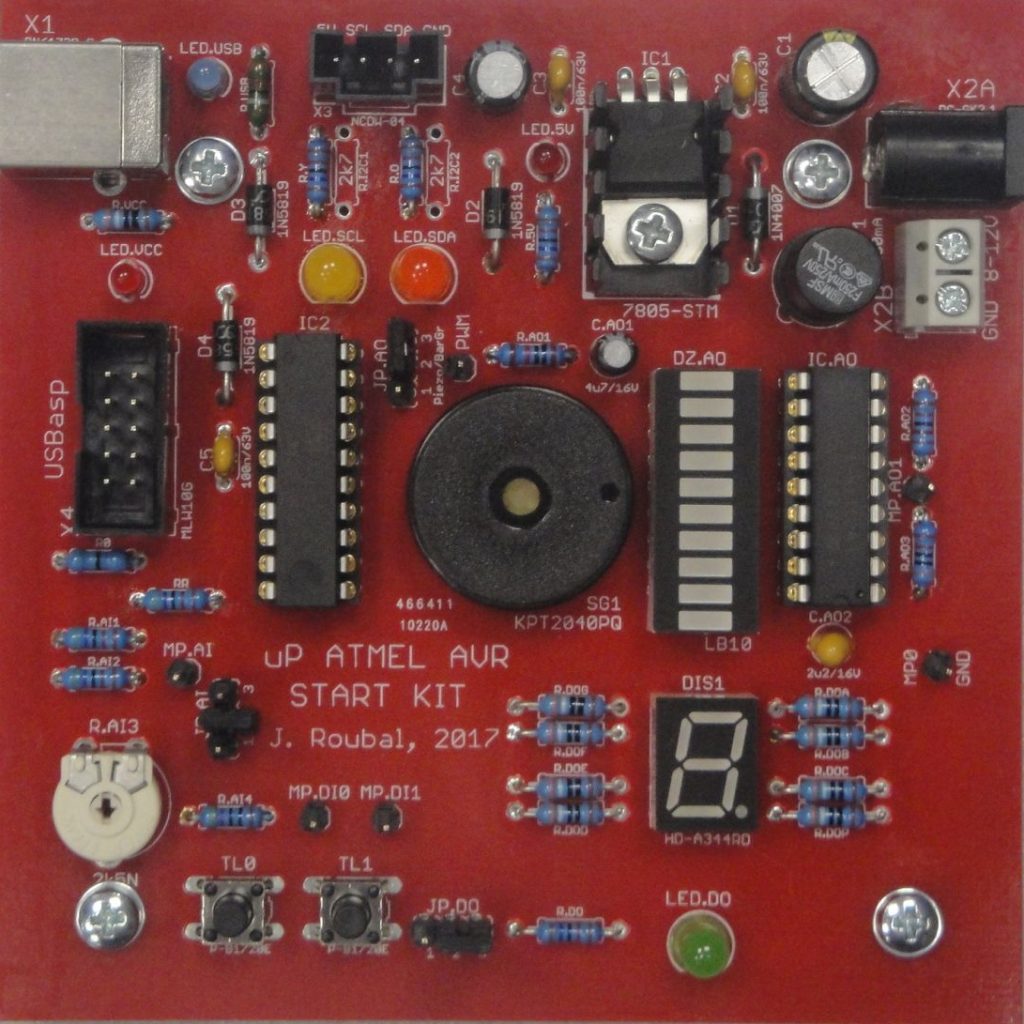

Obrázek 2: Bipolar Transistor Kit; Atmel AVR Start Kit; programovací deska pro mikroprocesory

Využití pro výuku

• SŠ: zapojení jednoduchých logických kombinačních funkcí
• SŠ: zapojení jednoduchých logických sekvenčních funkcí
• SŠ: základní práce s mikroprocesorem
• VOŠ: návrh a testování kombinačního a sekvenčního logického řízení
• VOŠ: programování mikroprocesoru
