Komunikační rozhraní ArduCOP
Komunikační rozhraní ArduCOP bylo vytvořeno v rámci absolventské práce Miroslava Kubů na vyšší odborné škole ve školním roce 2022/2023. Toto rozhraní bylo navrženo jako jednodušší alternativa multifunkční vstupně-výstupní karty MF 624 od firmy HumuSoft, spol. s r. o. Rozhraní je plně funkční se simulátorem MF 624; s ostatními laboratorními modely je rozhraní momentálně v testovacím režimu. K realizaci této učební pomůcky byly použity vlastní zdroje. Cena komponentů činila 3 737 Kč. Realizace trvala 624 hodin.

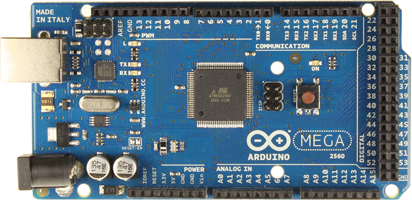

Vstupy a výstupy rozhraní
- 16 binárních vstupů TTL
- 16 binárních výstupů TTL
- 8 analogových vstupů ⟨–10, 10⟩ V
- 8 analogových výstupů ⟨–10, 10⟩ V
- 1 vstup z kvadraturního enkodéru
- 8 výstupů PWM

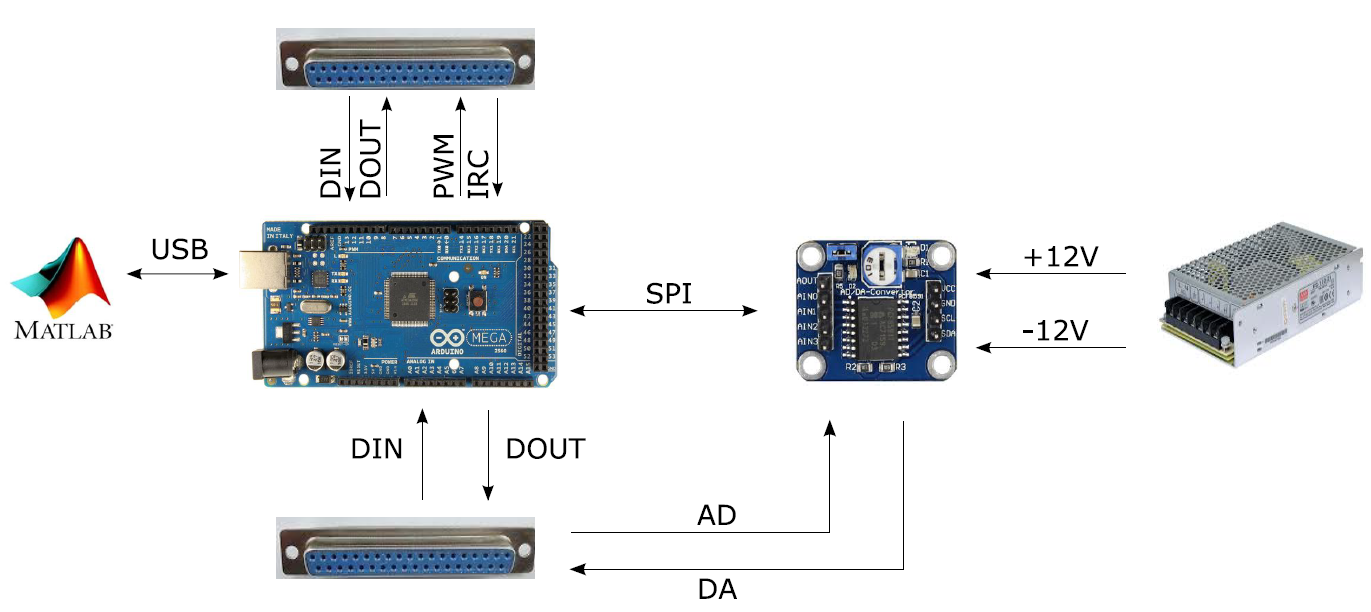

Obrázek 2: Blokové schéma rozhraní ArduCOP – převzato z [1]
Využití pro výuku
- SŠ: práce s binárními signály, s analogovými signály, se signály z enkodéru a s PWM signály
- VOŠ: práce s binárními signály, s analogovými signály, se signály z enkodéru a s PWM signály
Odkazy
[1] Kubů, M. Rozhraní pro komunikaci programu Matlab/Simulink s externími zařízeními, (Absolventská práce), VOŠ, SŠ, COP Sezimovo Ústí, 2023.
