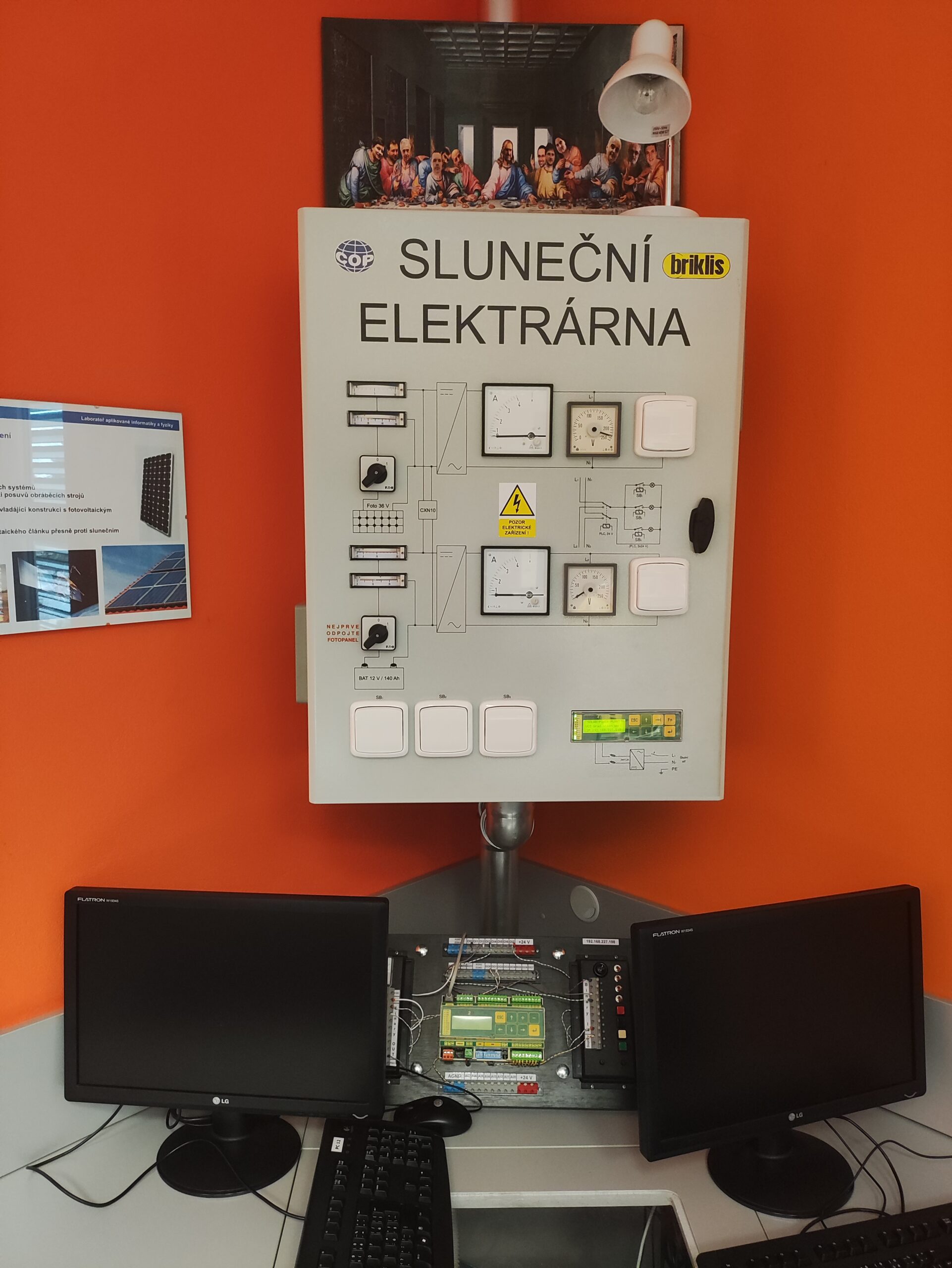

Model fotovoltaické elektrárny
Tvorba modelu fotovoltaické elektrárny se jako jediná vlekla několik let. Na tomto projektu se vystřídalo několik studentů, a tak jsou výsledky jejich práce shrnuty až v absolventské práci Martina Hrubého, který svoji práci obhájil ve školním roce 2022/2023. K realizaci této učební pomůcky byly použity zdroje školy. Cena komponentů činila 91 632 Kč. Realizace trvala od roku 2011, viz [1].

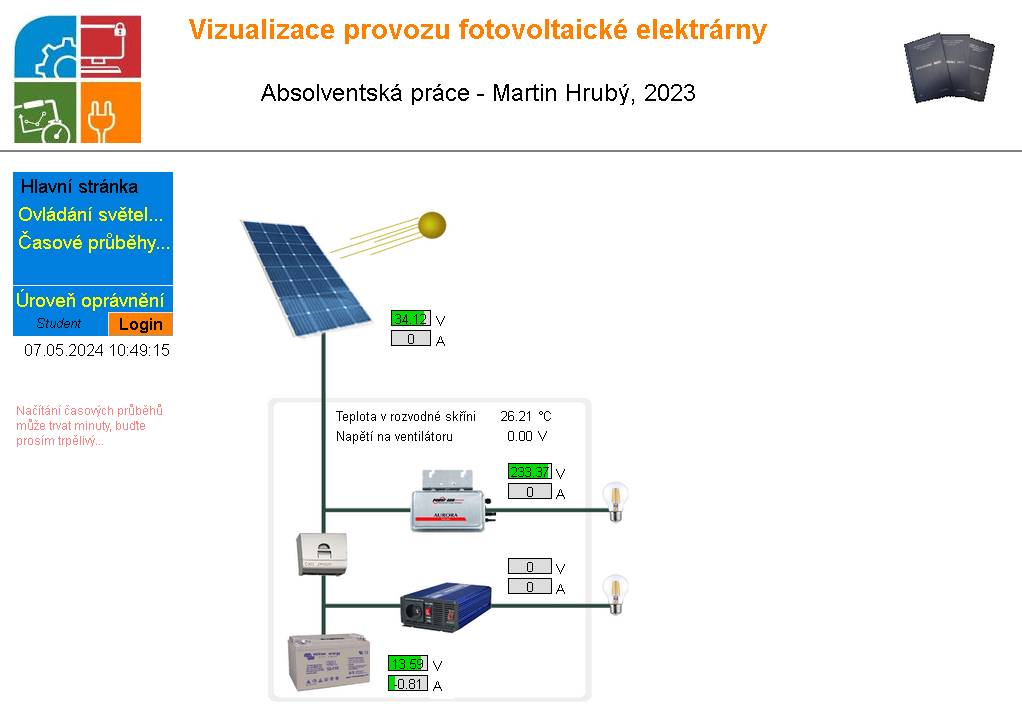

Na tomto modelu si mohou žáci a studenti školy změřit, jak efektivní jsou fotovoltaické systémy. Model umožňuje připojit spotřebič přes klasickou zásuvku na 230 V. Také je na model elektrárny připojeno část osvětlení učebny, které je navíc možné ovládat přes webové rozhraní [1]. Měřené veličiny jsou ukládány do PLC automatu AMiNi4DW2, který zároveň řídí ventilátor v rozvodné skříni na základě vnitřní teploty. Za zmínku též stojí návod [2].
Vstupy a výstupy modelu
- Vstupy: sluneční svit, tlačítka pro ovládání světel, zátěž (zásuvky pro spotřebiče na 230 V), okolní teplota
- Výstupy: napětí a proudy, teplota v rozvodné skříni, napětí na ventilátoru, světla v učebně

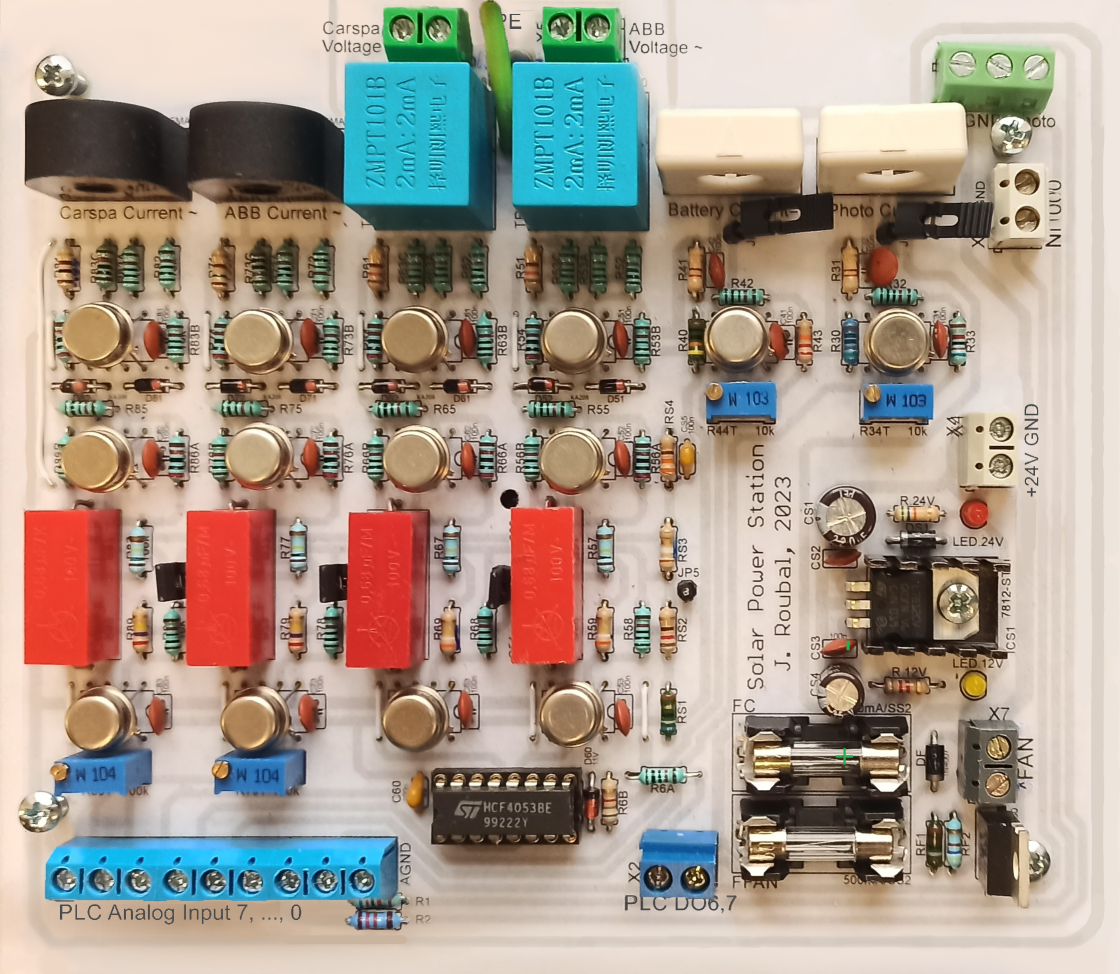

Obrázek 3: Převodník pro měření napětí a proudů a řízení teploty pomocí PLC – převzato z [1]
Využití pro výuku
- SŠ: ukázka funkce fotovoltaického systému
- SŠ: prezentace výroby plošného spoje, použití operačních zesilovačů
- SŠ: měření zatěžovací charakteristiky fotovoltaického panelu
- VOŠ: ukázka programování PLC automatů a webového serveru AWEB
- VOŠ: návrh řízení chlazení PID regulátorem
Odkazy
[1] Hrubý, M. Vizualizace provozu sluneční elektrárny, (Absolventská práce), VOŠ, SŠ, COP Sezimovo Ústí, 2023.
[2] Roubal, J. Rozšíření vizualizace provozu sluneční elektrárny [online], ⟨http://fve.copsu.cz/⟩, 2024.
[3] Vaněk, M., Kopecký, J. a Kolář, D. Návod k programování webového serveru AWEB, (Semestrální práce), VOŠ, SŠ, COP Sezimovo Ústí, 2024.
[4] MOODLE VOŠ [online], ⟨https://moodleVOS.copsu.cz/⟩.
