Model proudového motoru

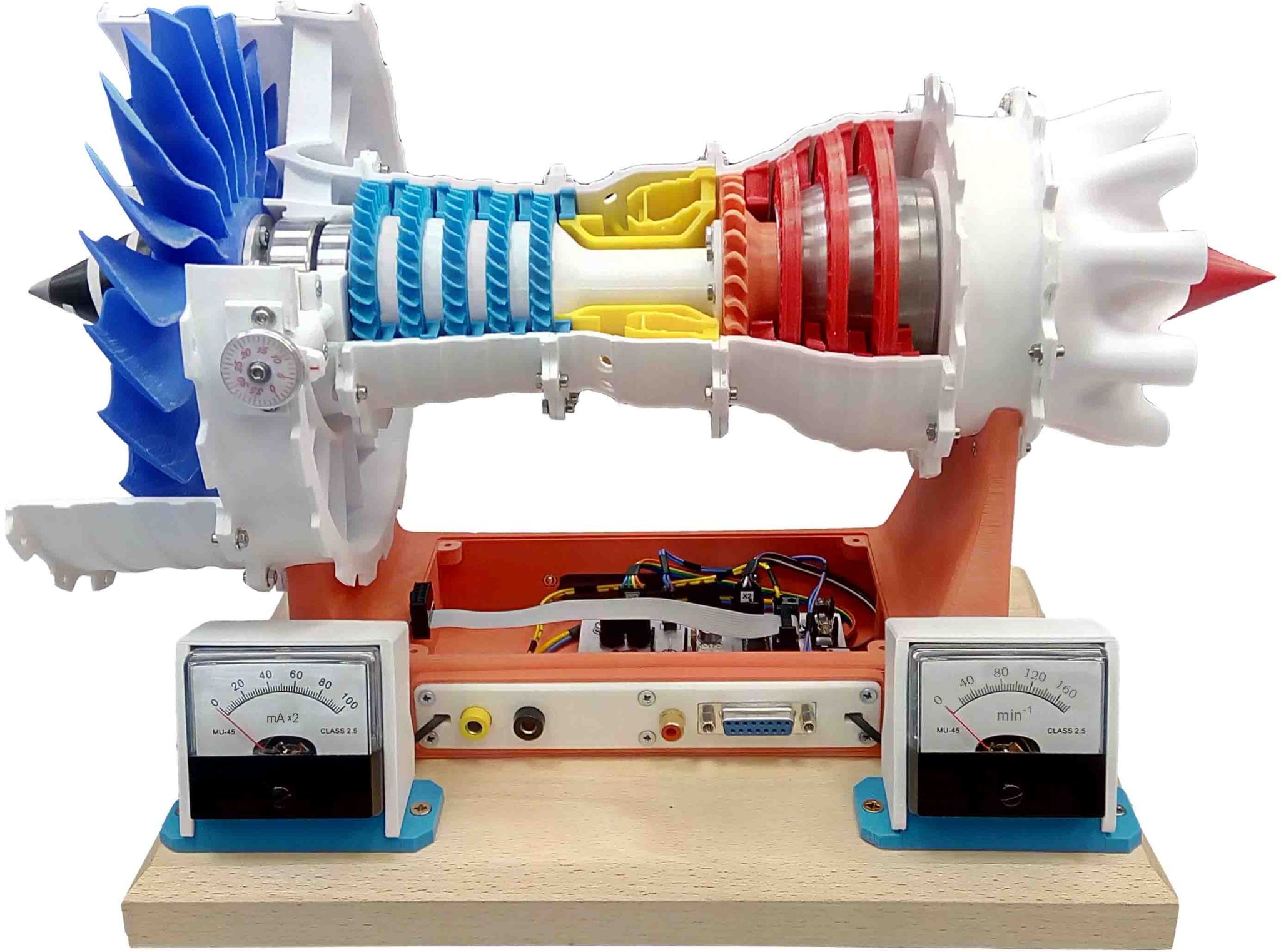

Model proudového motoru byl navržen a vytištěn na 3D tiskárně v rámci absolventské práce Jiřího Chromého na vyšší odborné škole ve školním roce 2021/2022. Model reprezentuje problémy objevující se při řízení jednodušších dynamických stabilních systémů, jako jsou například stejnosměrné a střídavé elektromotory. K realizaci této učební pomůcky byly použity zdroje školy. Cena komponentů činila 4 560 Kč. Realizace trvala 668 hodin.

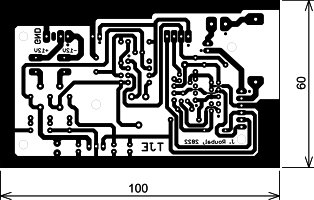

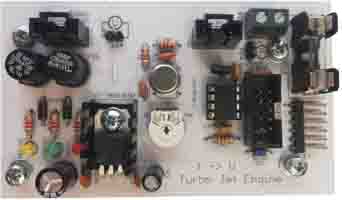

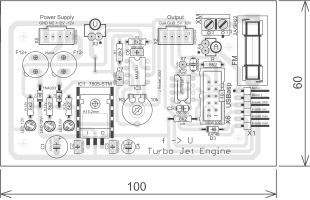

Návrh konstrukce proudového motoru vyšel z již hotového 3D modelu, který je volně dostupný na internetových stránkách [3]. Vedle této studentské práce navrhl a vyrobil Jirka Roubal měřicí elektroniku (převodník frekvence na napětí), díky které lze, při řízení proudového motoru počítačem nebo PLC automatem, využít pro měření otáček nejen signál z enkodéru, ale i výstupní napětí v rozsahu ⟨0; 5⟩⟩ V, respektive ⟨0; 10⟩ V, více viz [1].
Video 1: Prezentace absolventské práce
Vstupy a výstupy modelu
- Vstupy: napětí na elektromotoru u [V], brzdná síla FB [N] (manuální vstup)

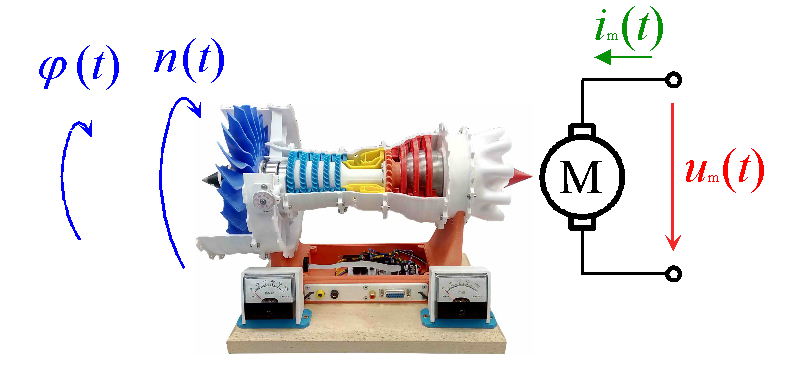

- Výstupy: otáčky hřídele n [min-1], úhel otočení hřídele φ [rad]
Využití pro výuku
- SŠ: řízení motoru pomocí počítače (připojení pomocí výkonového prvku)
- SŠ: měření statické převodní charakteristiky snímače
- SŠ: prezentace základních principů regulace
- VOŠ: modelování a identifikace dynamických systémů
- VOŠ: návrh řízení otáček motoru PID regulátorem
Video 2: Návrh elektroniky modelu v prostředí EAGLE
