Model vznášedla

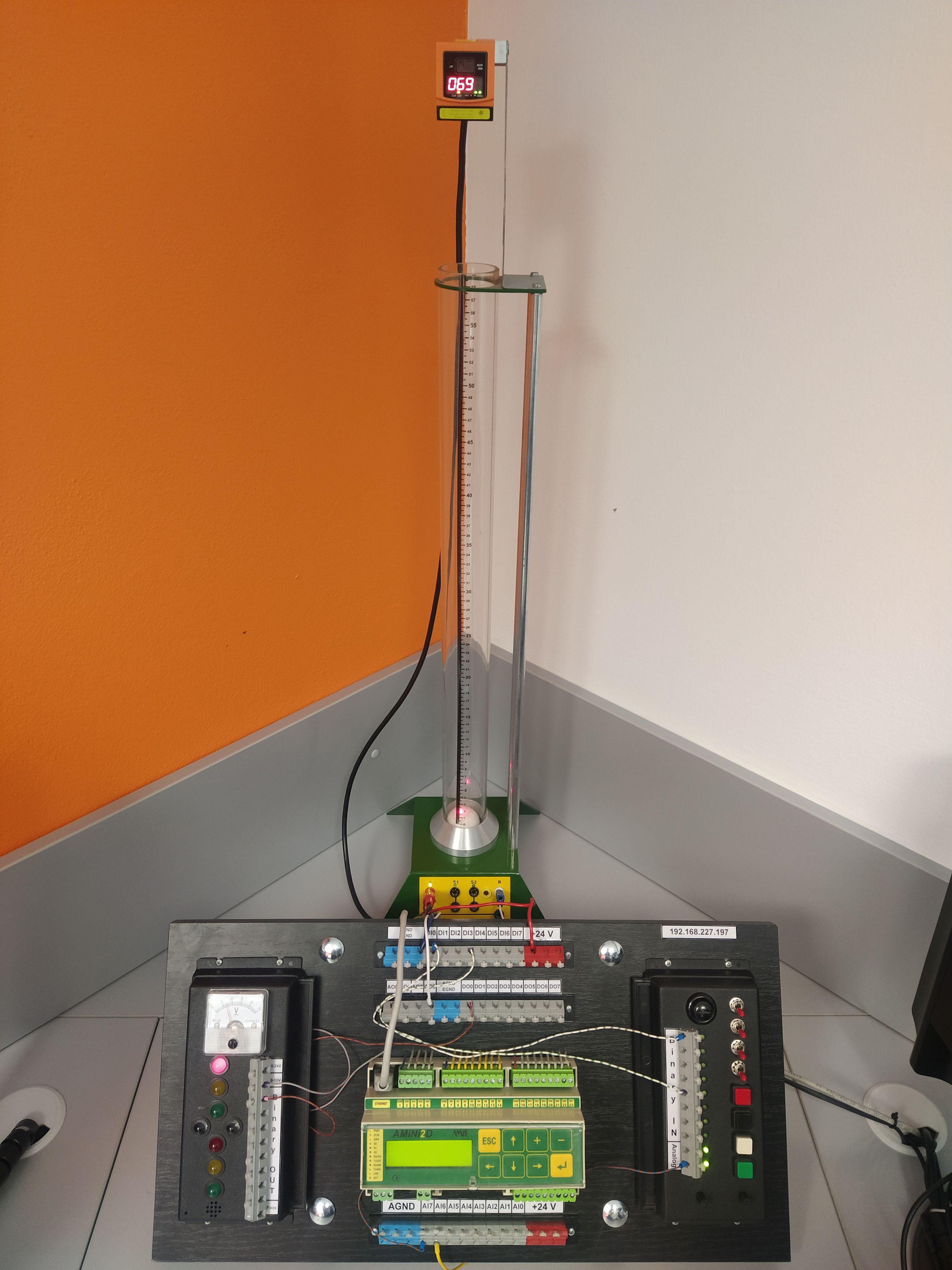

Model vznášedla vyrobil, vedle spousty dalších úžasných učebních pomůcek, Ing. Jan Fuka (učitel na COP) v roce 2000. Model reprezentuje například dynamiku pohybu helikoptéry nebo vznášení ve větrném tunelu. Jako akční člen je použit 24V ventilátor s označením KD2406PTS1, který je řízen lineárně pomocí tranzistoru. Pro měření polohy míčku je použit laserový snímač vzdálenosti 01DLF3KG od firmy IFM electronic. Model je možné řídit spojitě i nespojitě. K realizaci této učební pomůcky byly použity zdroje školy.
Vstupy a výstupy rozhraní

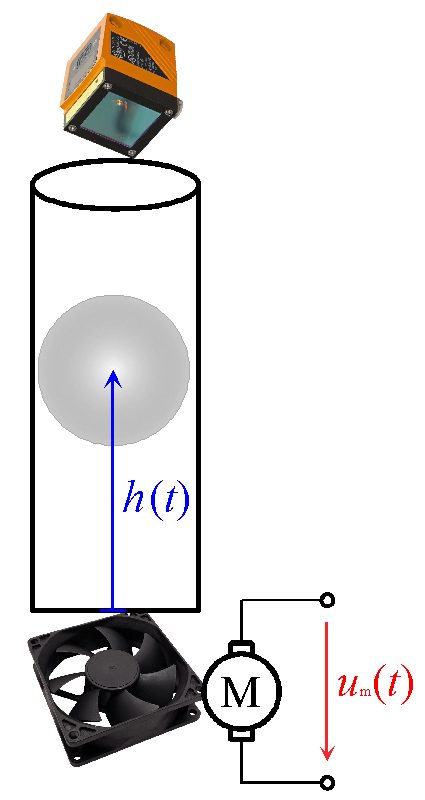

- Vstup: napětí na ventilátoru uV [V]
- Výstup: výška míčku hM [cm]
Využití pro výuku
- SŠ: ověření zákonů z oblasti aerodynamiky
- SŠ: měření statické převodní charakteristiky snímače
- SŠ: řízení výšky míčku nespojitým regulátorem
- VOŠ: modelování a identifikace dynamických systémů
- VOŠ: návrh řízení výšky míčku PID regulátorem
