Model přečerpávací elektrárny

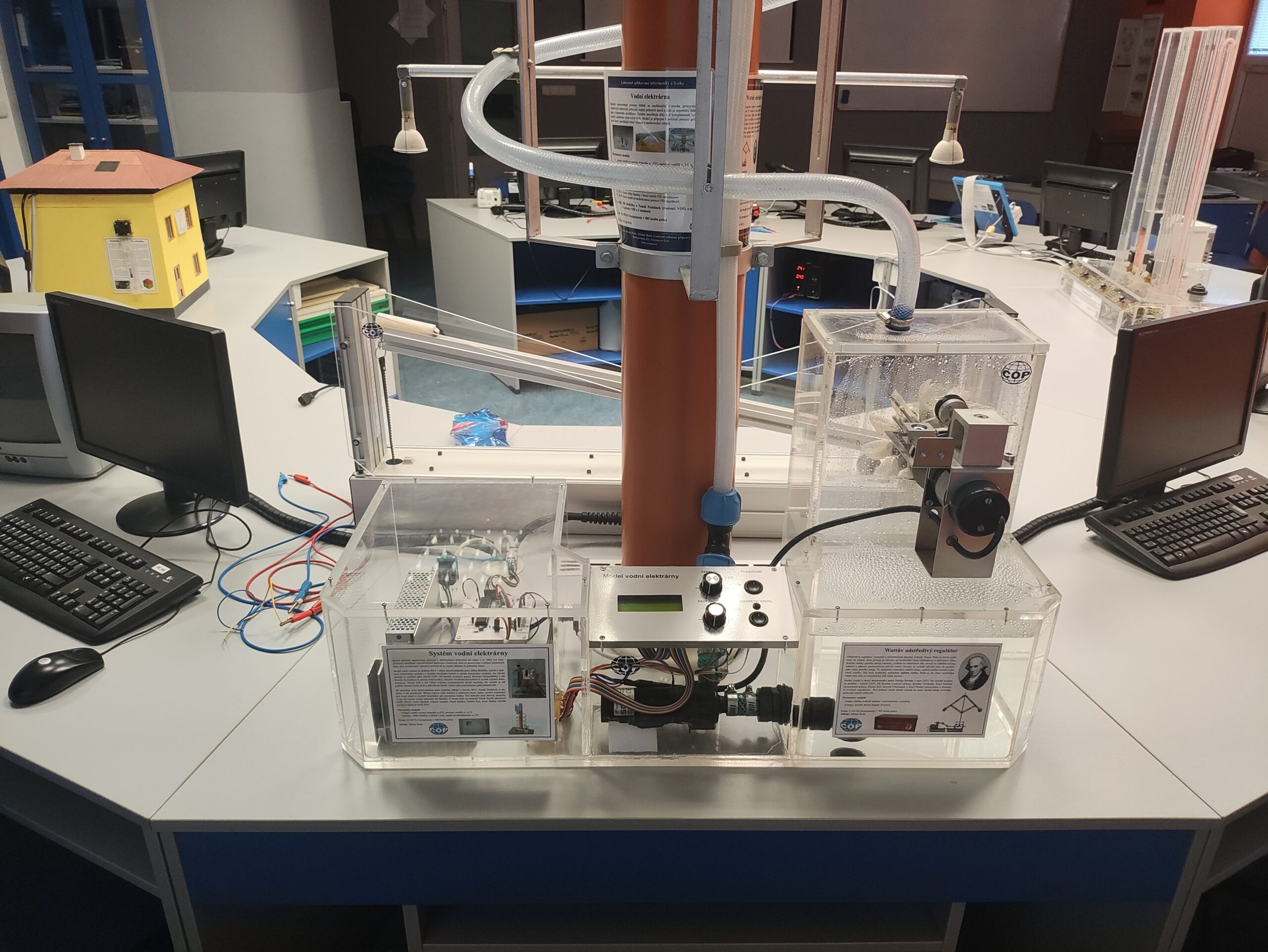

Model přečerpávací elektrárny byl navržen a postaven v rámci absolventské práce Jiřího Boštičky na vyšší odborné škole ve školním roce 2013/2014. Model reprezentuje procesy běžně se nacházející v mnoha průmyslových odvětvích (chemický průmysl, ropný průmysl apod.), kde je zapotřebí řídit systém s dopravním zpožděním. Model je připojen k počítači pomocí multifunkční vstupně-výstupní karty umožňující čtení výstupů a nastavování vstupů. K realizaci této učební pomůcky byly použity zdroje školy. Cena komponentů činila 35 493 Kč. Realizace trvala 885 hodin.

Vstupy a výstupy modelu

• Vstupy: napětí na motoru čerpadla u_m [V], otevření ventilů v_d, v_p [–]
• Výstupy: výška hladiny v nádrži h [m], napětí na tachodynamu u_g [V]

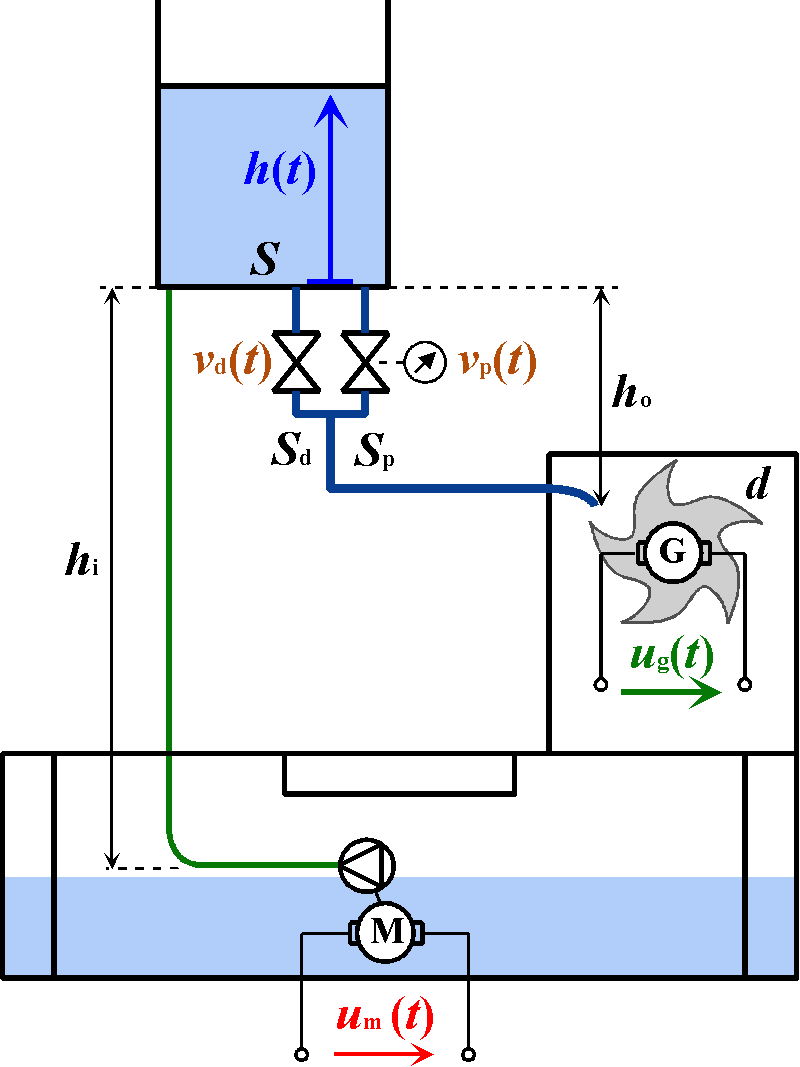

Obrázek 2: Model přečerpávací elektrárny – schématický nákres převzat z [1] (png, eps, zmf)

Využití pro výuku

• SŠ: ověření zákonů z oblasti proudění kapalin (rovnice kontinuity)
• SŠ: měření statické převodní charakteristiky snímače
• SŠ: prezentace základních principů regulace
• VOŠ: modelování a identifikace dynamických systémů
• VOŠ: řízení výšky hladiny v horní nádrži PID regulátorem
• VOŠ: řízení napětí na tachodynamu pomocí PID regulátorů

Návrh a výroba nové trysky

V roce 2024 byla provedena analýza použité trysky s cílem maximálně zvýšit výkon Peltonovy turbíny. V rámci tohoto projektu byla tryska rozšířena o kohout z důvodu lepšího rozjezdu elektrárny. Výsledky tohoto projektu jsou uvedeny v [3].

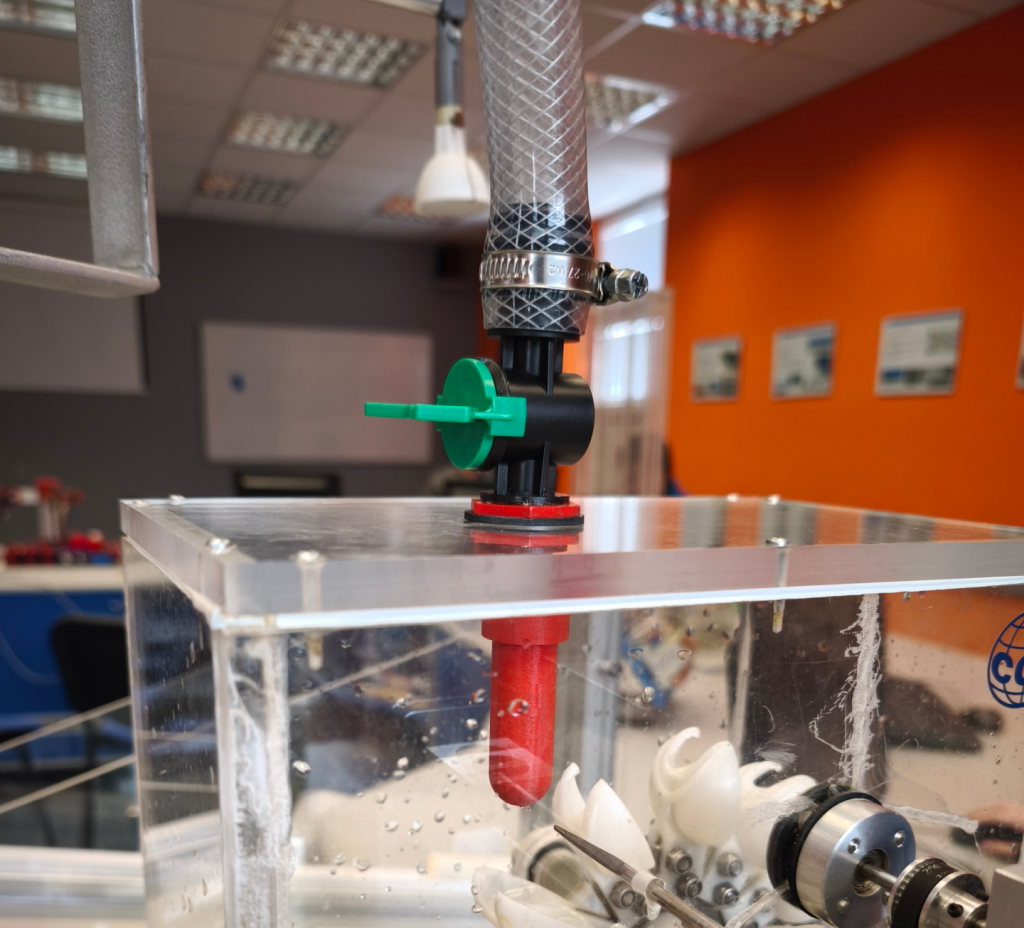

Obrázek 3: Nová tryska na modelu přečerpávací elektrárny - převzato z [3]
