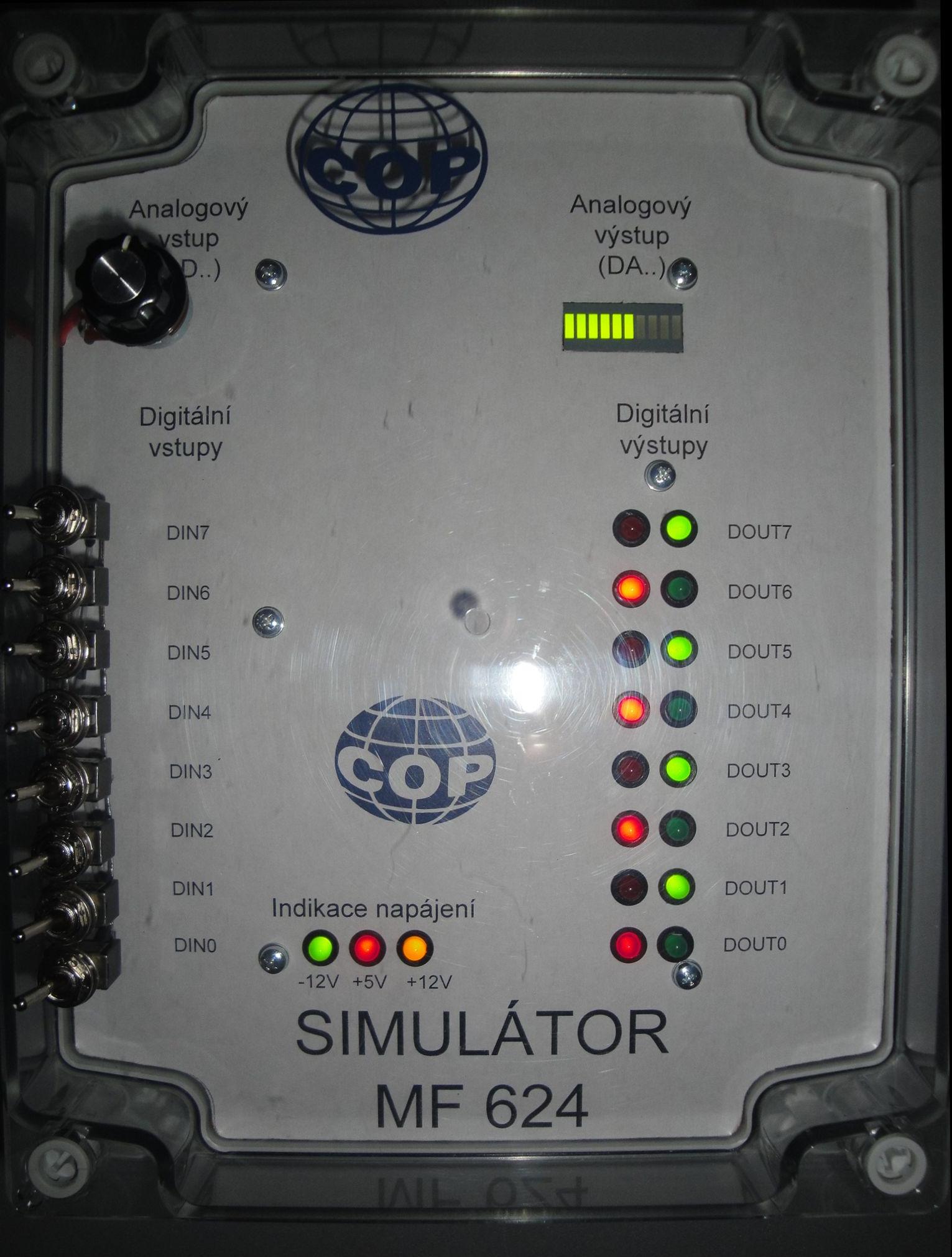

Simulátor MF 624
Simulátor MF 624 navrhl a vyrobil v roce 2016 Jirka Roubal za pomoci kolegů a studentů VOŠ, viz [2]. Simulátor názorně prezentuje funkci multifunkční vstupně-výstupní karty MF 624 od firmy HumuSoft, spol. s r. o. Karta má mimo jiné 8 binárních vstupů, 8 binárních výstupů, 8 analogových vstupů a 8 analogových výstupů. Vstupní signály karty jsou nastavovány pomocí páčkových přepínačů a potenciometru, výstupní signály karty jsou zobrazovány pomocí LED diod a bargrafu. Karta spolu se softwarovým prostředím Matlab/Simulink umožňuje „spojitě“ řídit laboratorní modely pomocí osobního počítače. K realizaci této učební pomůcky byly použity zdroje školy. Cena komponentů činila 2 000 Kč. Realizace trvala 64 hodin.
Vstupy a výstupy modelu
- Vstupy (= výstupy karty MF 624): binární (LED diody), analogový (bargraf)
- Výstupy (= vstupy karty MF 624): binární (páčkové přepínače), analogový (potenciometr)
Model dále umožňuje pomocí propojek měnit kanál analogového vstupu a analogového výstupu. Pro obecné použití měřicí karty MF 624 vyrobil Jiří Boštička (student VOŠ) svorkovnici, viz následující obrázek.

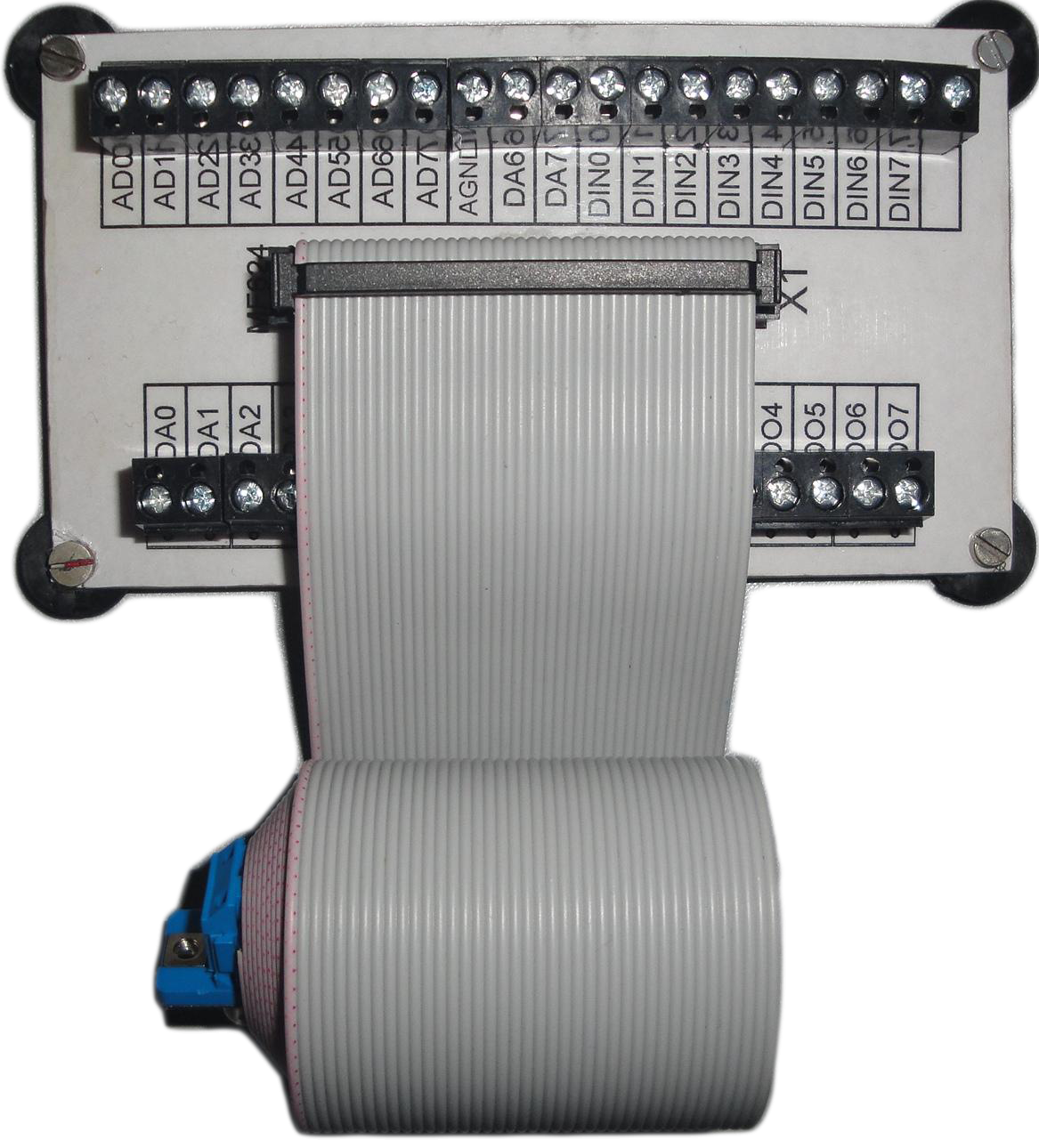

Obrázek 2: Svorkovnice k měřicí kartě MF 624
Využití pro výuku
- SŠ: prezentace a ověření funkce multifunkční vstupně-výstupní karty MF 624
- SŠ, VOŠ: logické kombinační řízení
Odkazy
[1] Roubal, J. Výukové materiály pro Laboratoř aplikované informatiky na VOŠ, (Bakalářská práce), ČVUT v Praze, MUVS, Praha, 2012.
[2] Roubal, J. a kol. Simulátor MF 624 – manuál, VOŠ, SŠ, COP Sezimovo Ústí, 2016.
[2] Humusoft, spol. s r. o. Měřicí karty [online]. [cit. 2024-04-26], ⟨https://www.humusoft.cz/⟩, 2024.
[4] MOODLE VOŠ [online], ⟨https://moodleVOS.copsu.cz/⟩.
