Model elektrického řízeného zdroje

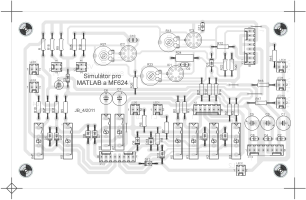

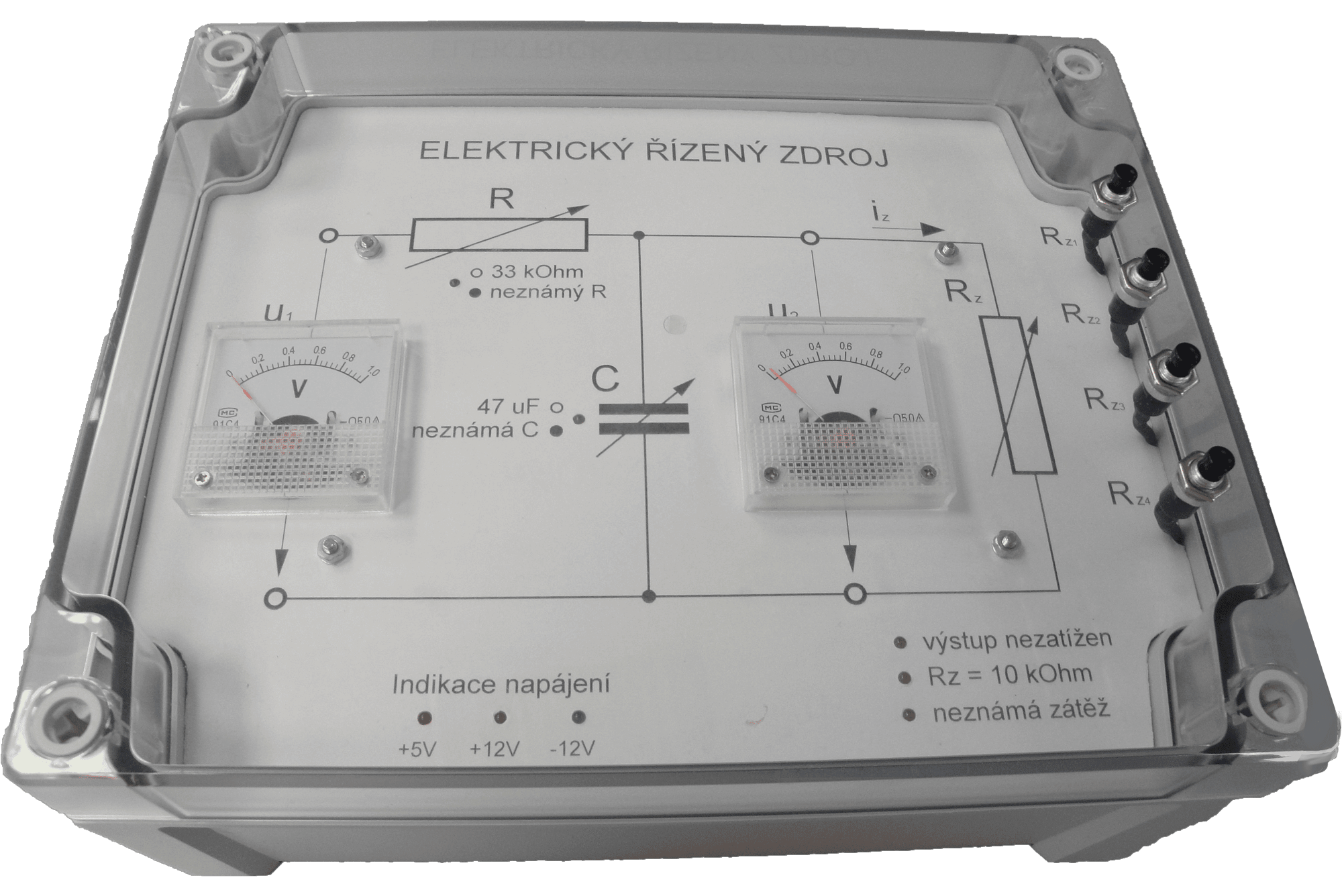

Model elektrického řízeného zdroje vyrobil k slavnostnímu otevření učebny Ing. Jiří Bumba (učitel na COP) v roce 2011. Model reprezentuje nejen děje v elektrických obvodech (nabíjení a vybíjení kondenzátorů v elektrických zdrojích), ale také například napouštění vodních nádrží, plnění vzdušníků, chlazení v ledničkách atd. Model je připojen k počítači pomocí multifunkční vstupně-výstupní karty umožňující čtení výstupů a nastavování vstupů. K realizaci této učební pomůcky byly použity zdroje školy. Cena komponentů činila 1 500 Kč. Realizace trvala 40 hodin.
Vstupy a výstupy rozhraní

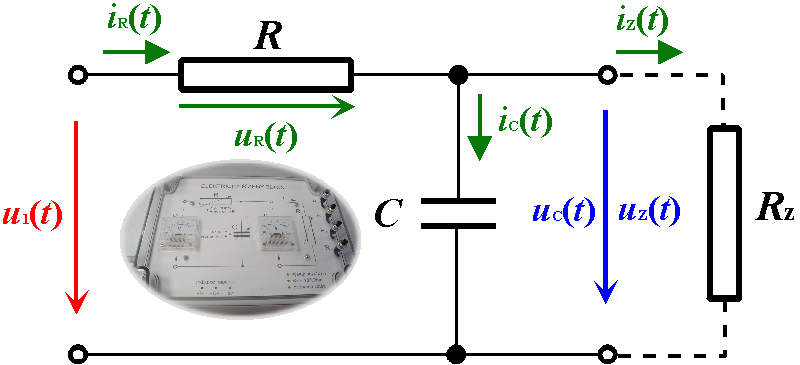

- Vstupy: napětí u1 [V], spínače (manuální i elektronické) zátěží Rz1 až Rz4 [Ω]
- Výstupy: napětí u2 [V], proud zátěží iz [A]
Model dále umožňuje elektronicky měnit své parametry (R [Ω], C [F]).
Využití pro výuku
- SŠ: ověření elektrických zákonů (Ohmův, Kirchhoffovy)
- SŠ: měření statické převodní charakteristiky snímače
- SŠ, VOŠ: modelování elektrických systémů a jejich simulace
- VOŠ: modelování a identifikace dynamických systémů
- VOŠ: návrh řízení výstupního napětí PID regulátorem
- VOŠ: odhadování neměřitelné veličiny pomocí Kalmanova filtru
