Návrh tunelu u Modelu vytápěného domku
Psal se únor roku 2026. Od zadání maturitních prací v tomto školním roce uběhlo více než pět měsíců, ale jejich řešitelé doposud nepřišli s žádným výsledkem. Zároveň žáci prvního ročníku oboru ET projevili zájem o modelářsko-elektronický kroužek. Proto se Jirka Roubal rozhodl zapracovat na modelovém kolejišti sám tak, aby se kroužek pro prváky mohl zdárně rozběhnout. Jako první krok se rozhodl vytvořit tunel u Modelu vytápěného domku, na kterém by si následně mohli žáci modelovat jednodušší 3D modely jako jsou zdi, krajiny, srázy a podobně.

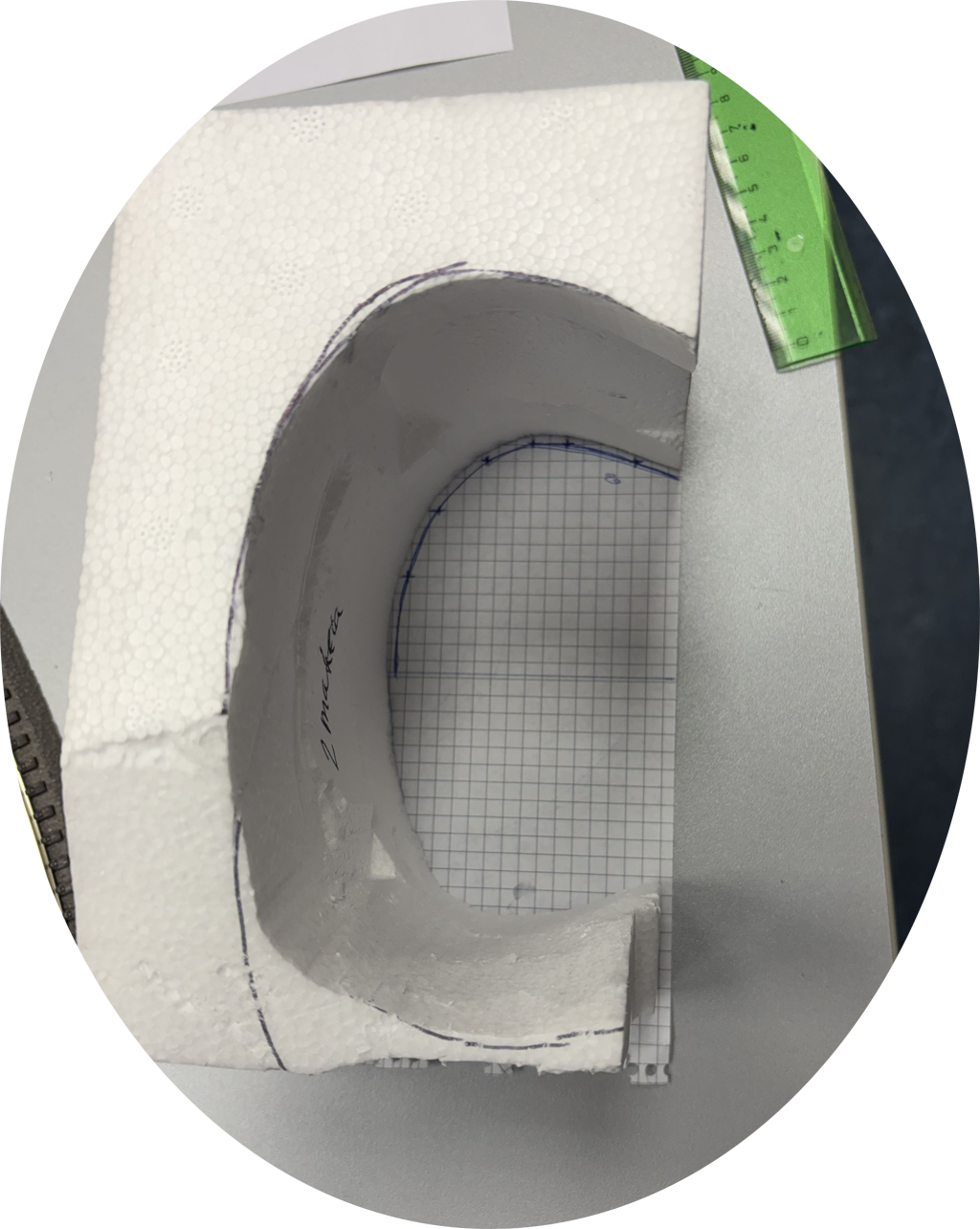

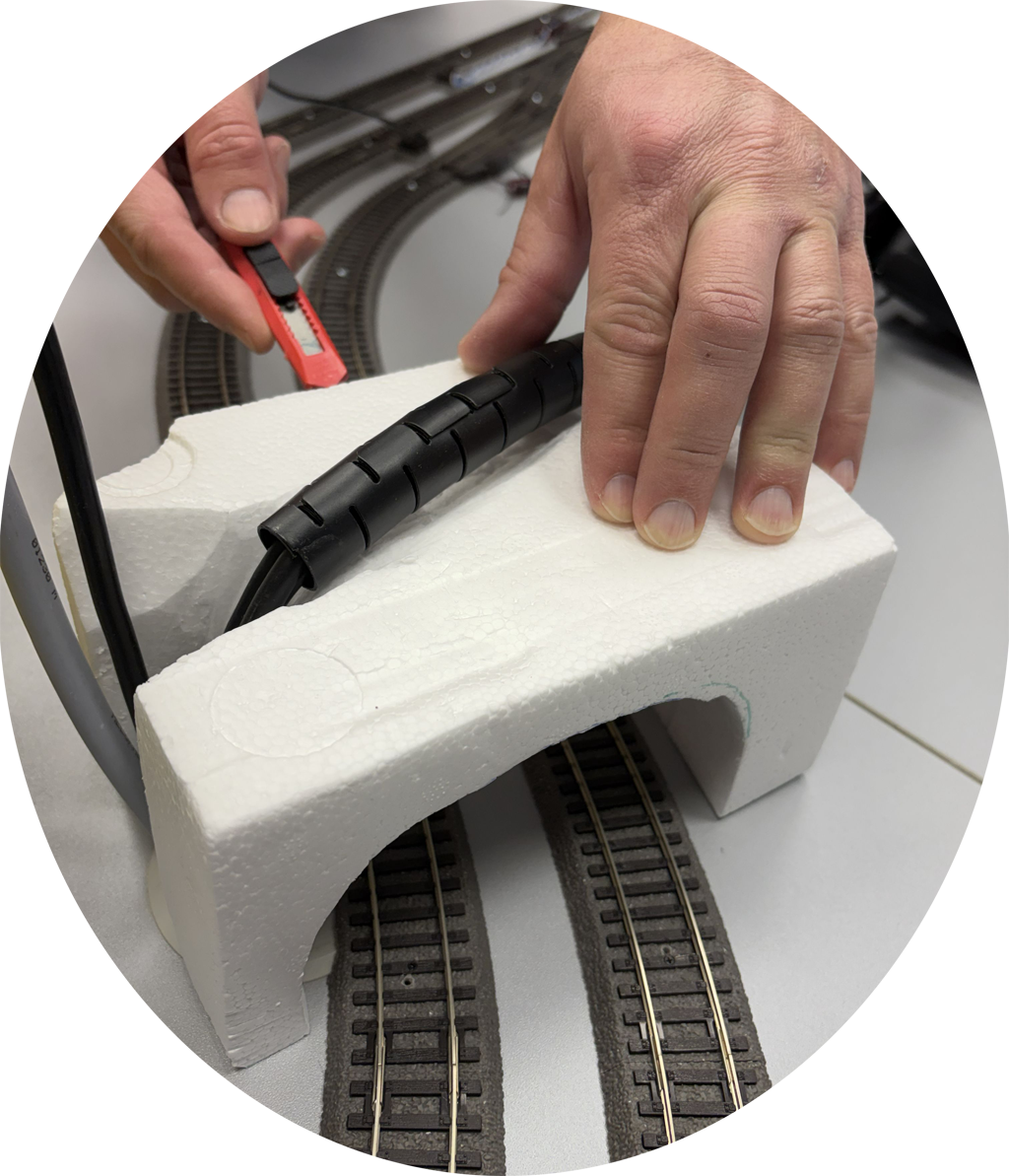

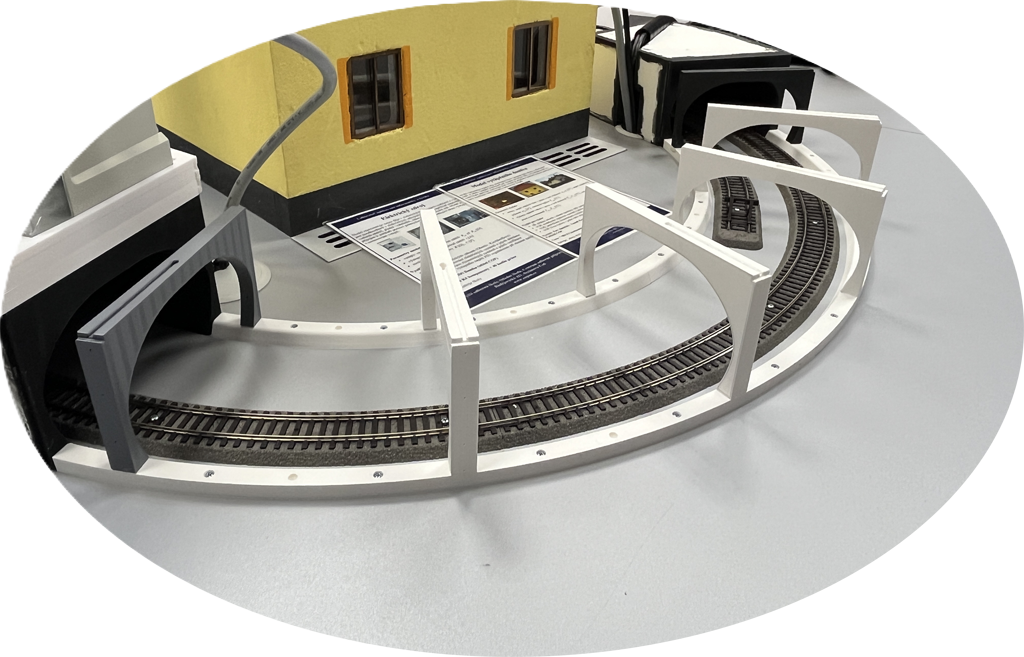

Nejprve bylo třeba tunel správně zaměřit. Proto byly uvolněny koleje v okolí Modelu vytápěného domku, pod které byl podsunut papír. Na něj bylo přesně obkresleno umístění kolejí a kabelové průchodky. Následně byla z polystyrenu vyřezána první maketa tunelu včetně žlabu pro vodiče k monitoru od počítače číslo 7, viz obr. 2.

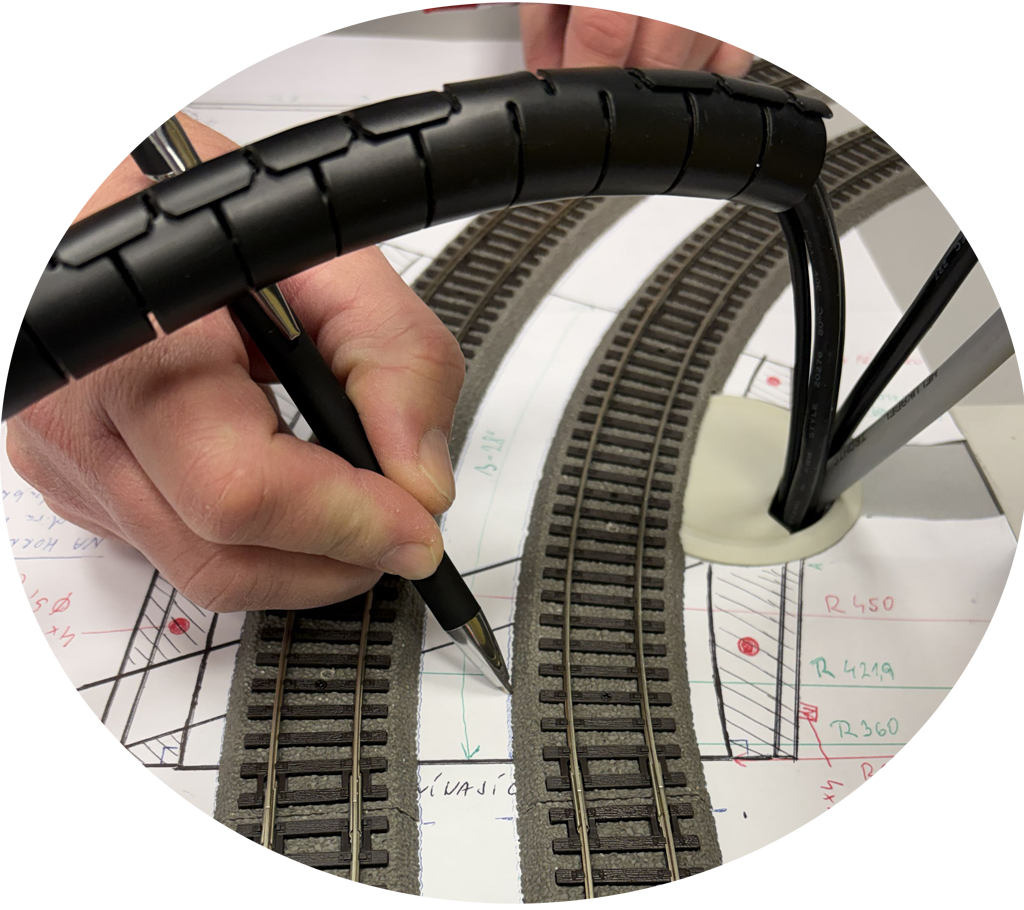

Obrázek 2: První etapa návrhu tunelu u Modelu vytápěného domku – 19. února 2026

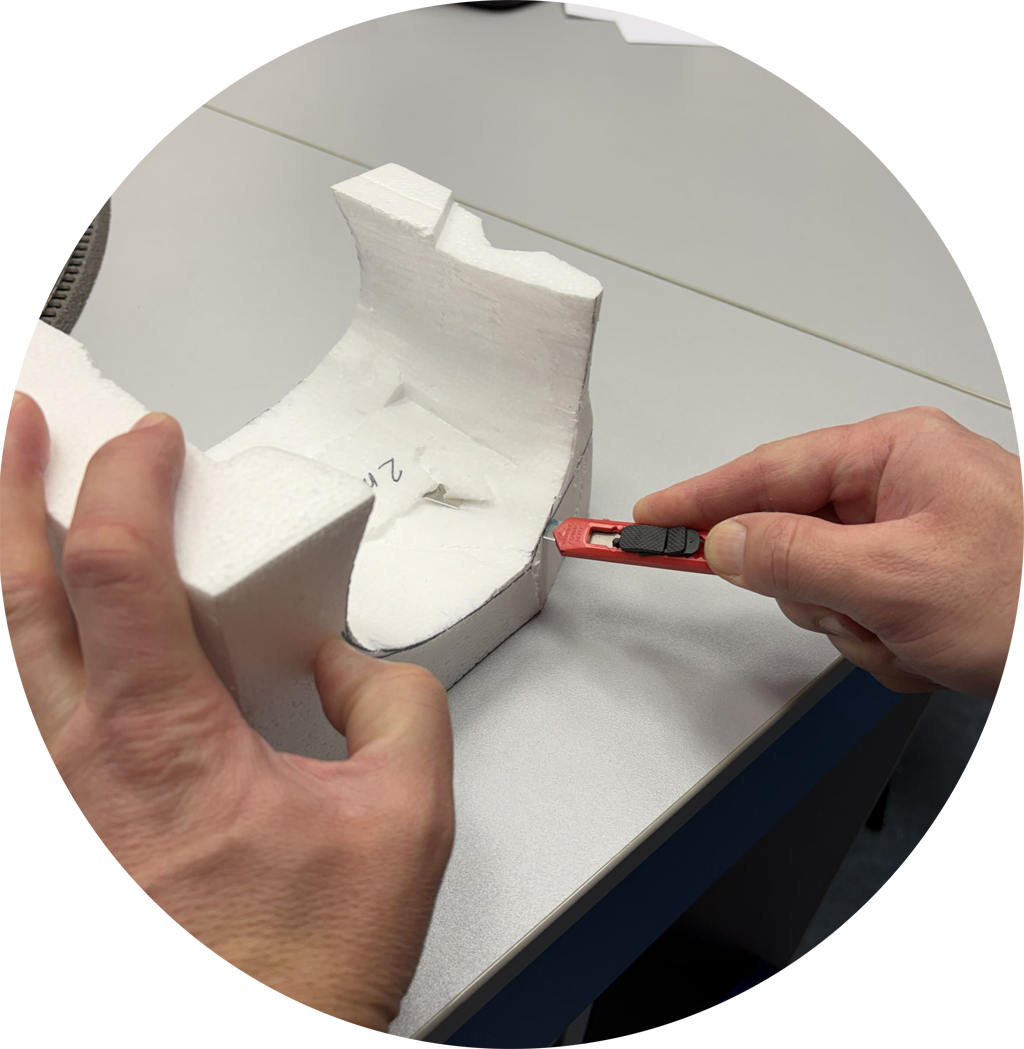

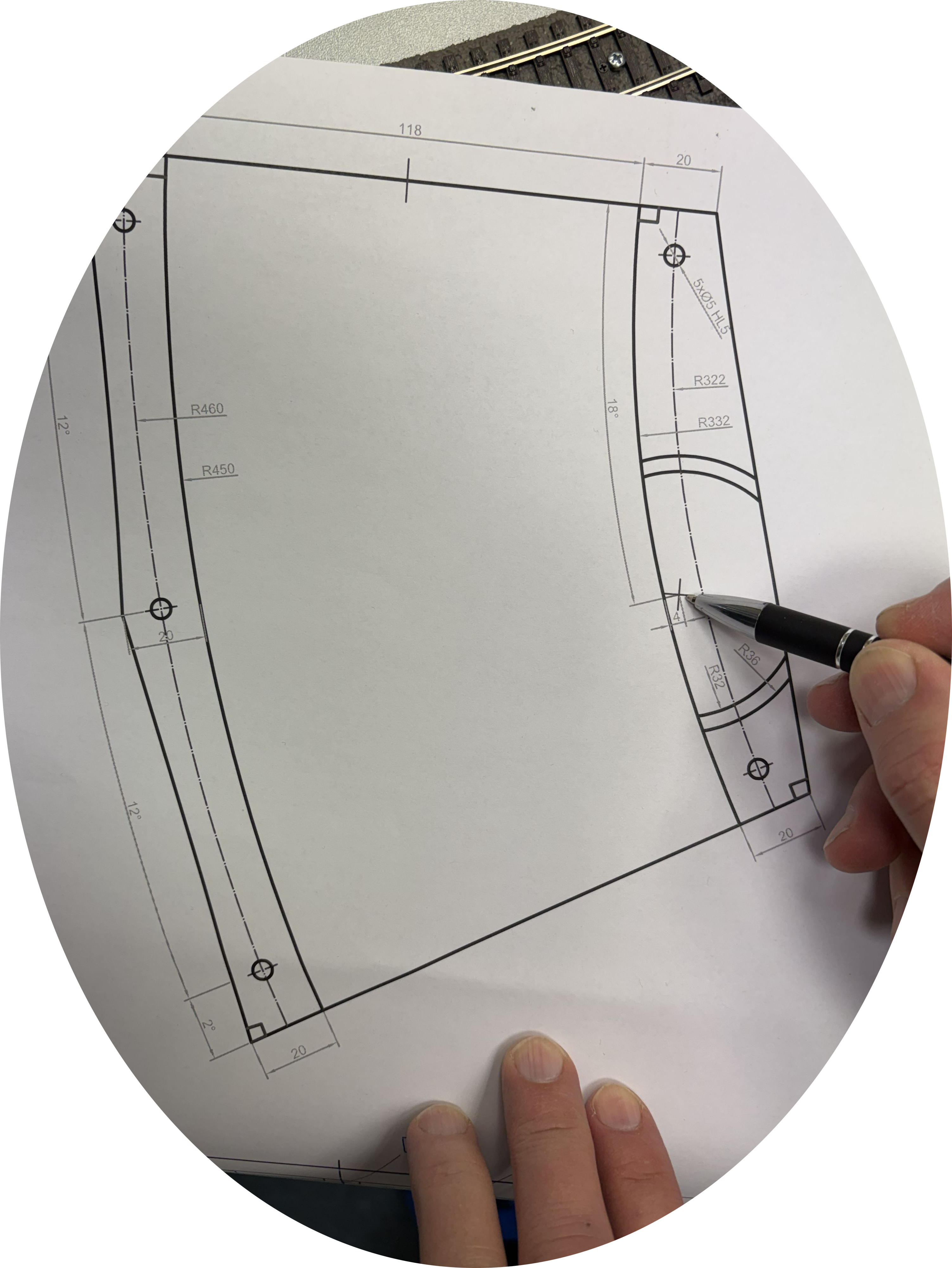

24. února byl v prostředí AutoCAD vytvořen výkres, podle kterého byla z polystyrenu vyřezána druhá, přesnější maketa tunelu. Tato maketa již byla otestována na průjezdnost obou vlaků. Následně byl podle této makety dotvořen kompletní výkres, viz obr. 3.
Obrázek 3: Druhá etapa návrhu tunelu u Modelu vytápěného domku – 25. února 2026

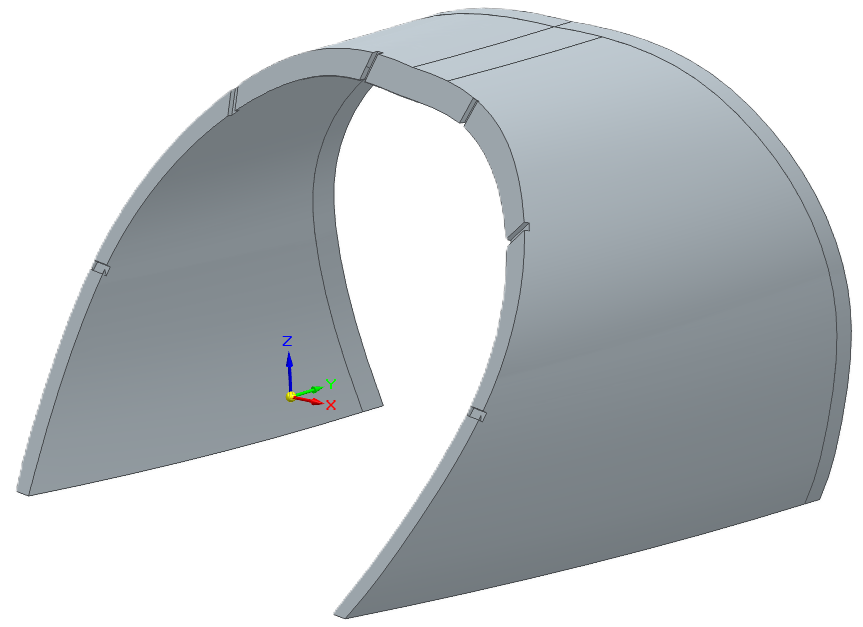

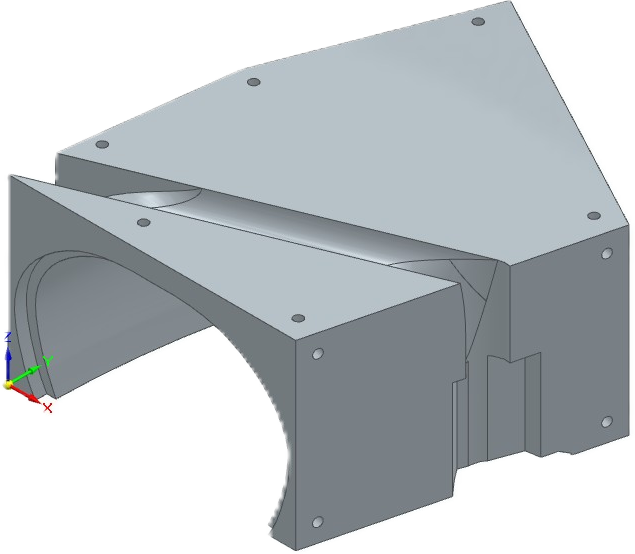

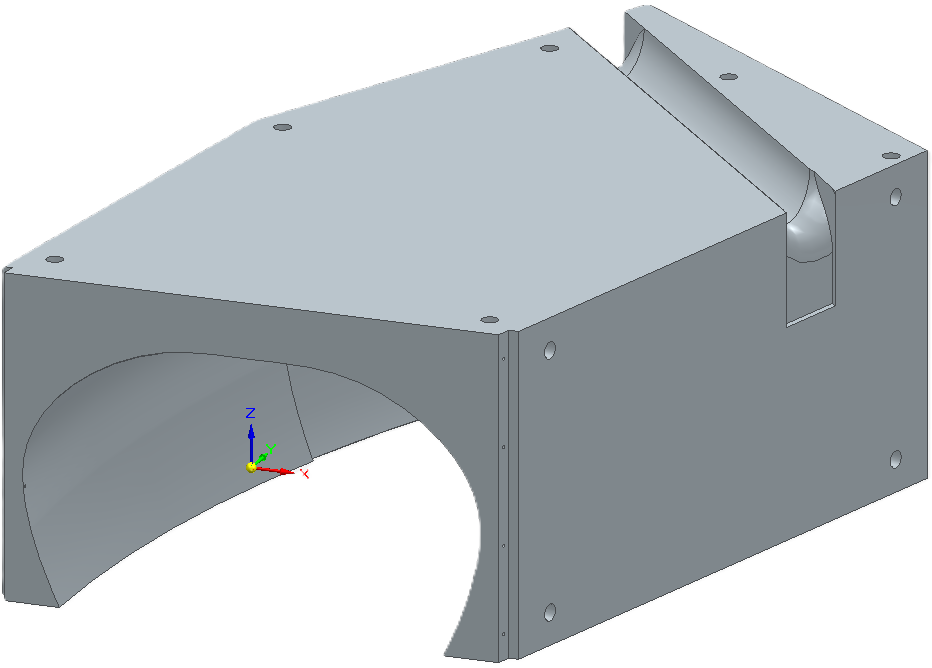

12. března vytvořil Lukáš Paulík ze třídy VOŠ3 na základě výše zmíněného výkresu 3D model tunelu v prostředí Solid Edge, viz obr. 4. Model následně vytiskl pan Daniel Krž na školní 3D tiskárně Original Prusa XL z bílého PLA filamentu. Tisk trval přibližně 14 hodin a podařil se na první pokus. Díky tomu byl tunel již v pátek 13. března připraven k instalaci.

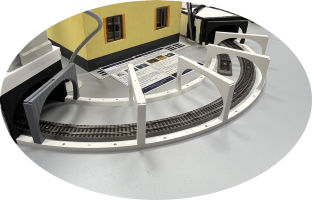

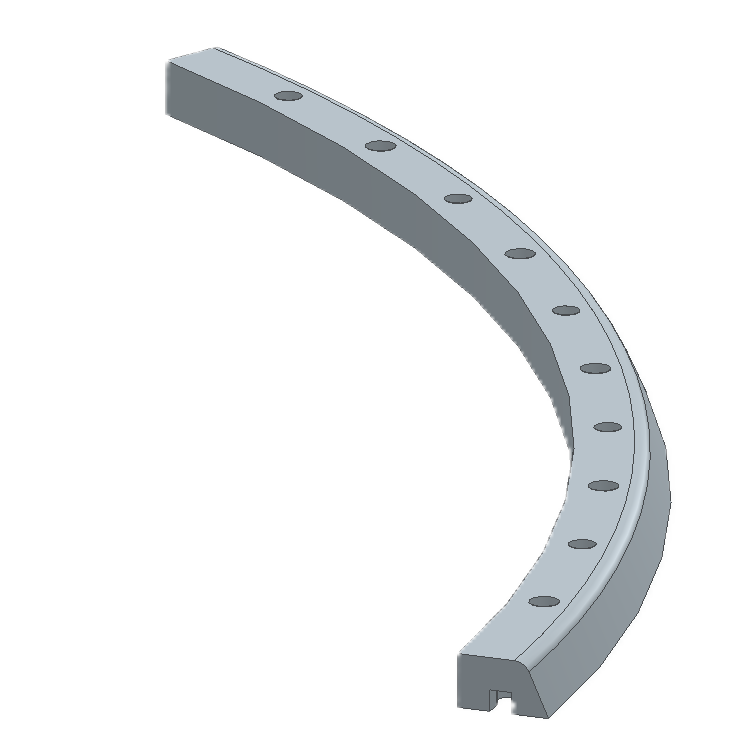

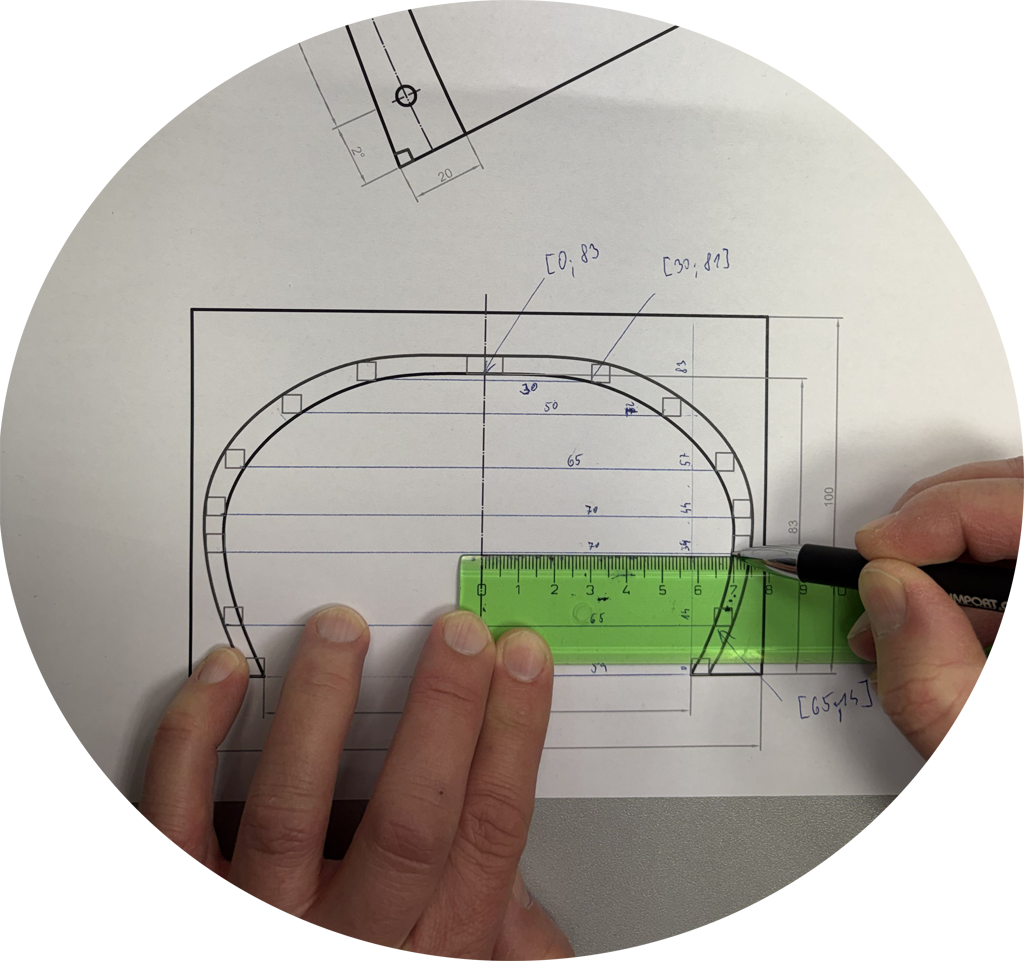

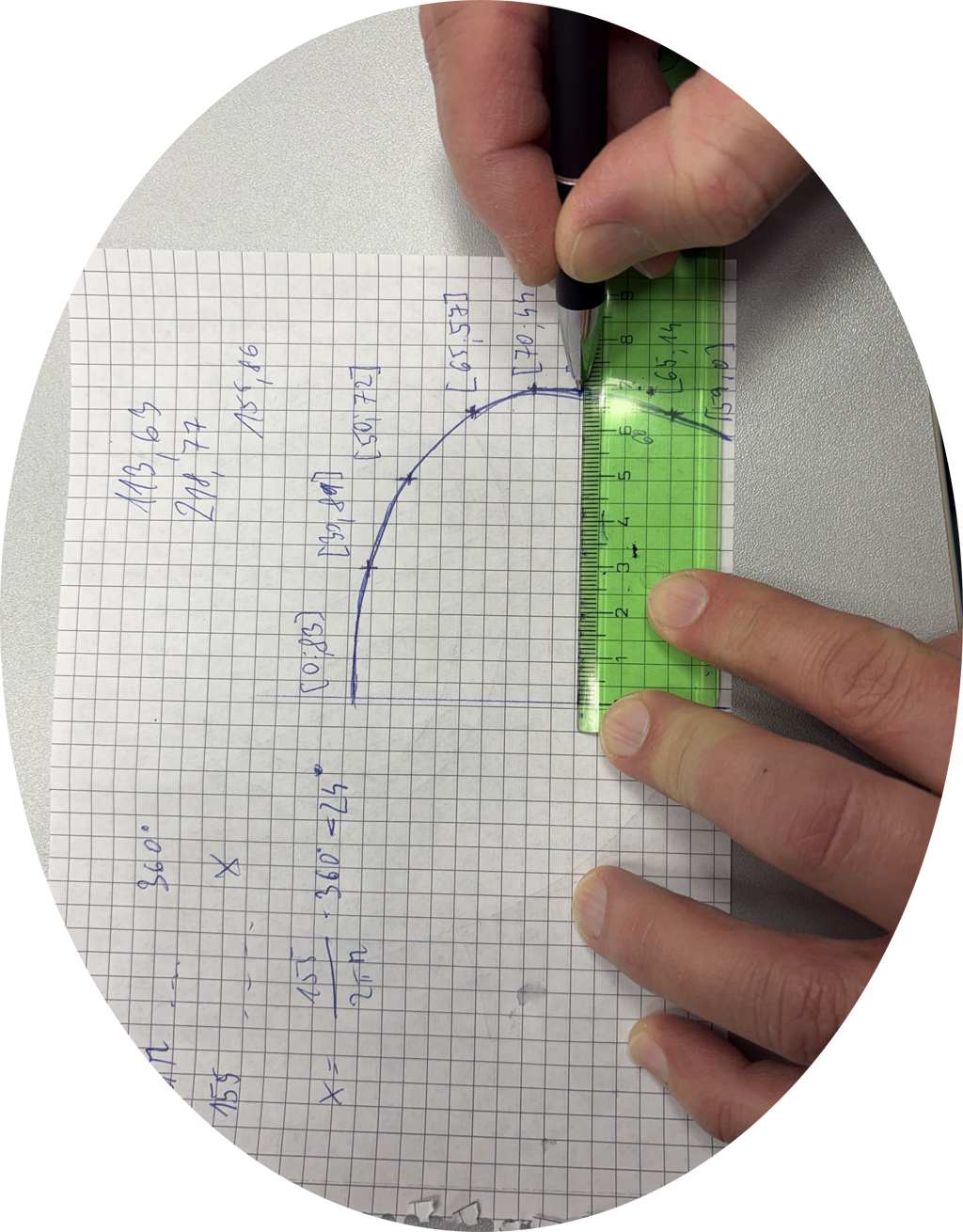

Obrázek 4: Třetí etapa návrhu tunelu u Modelu vytápěného domku – 12. března 2026

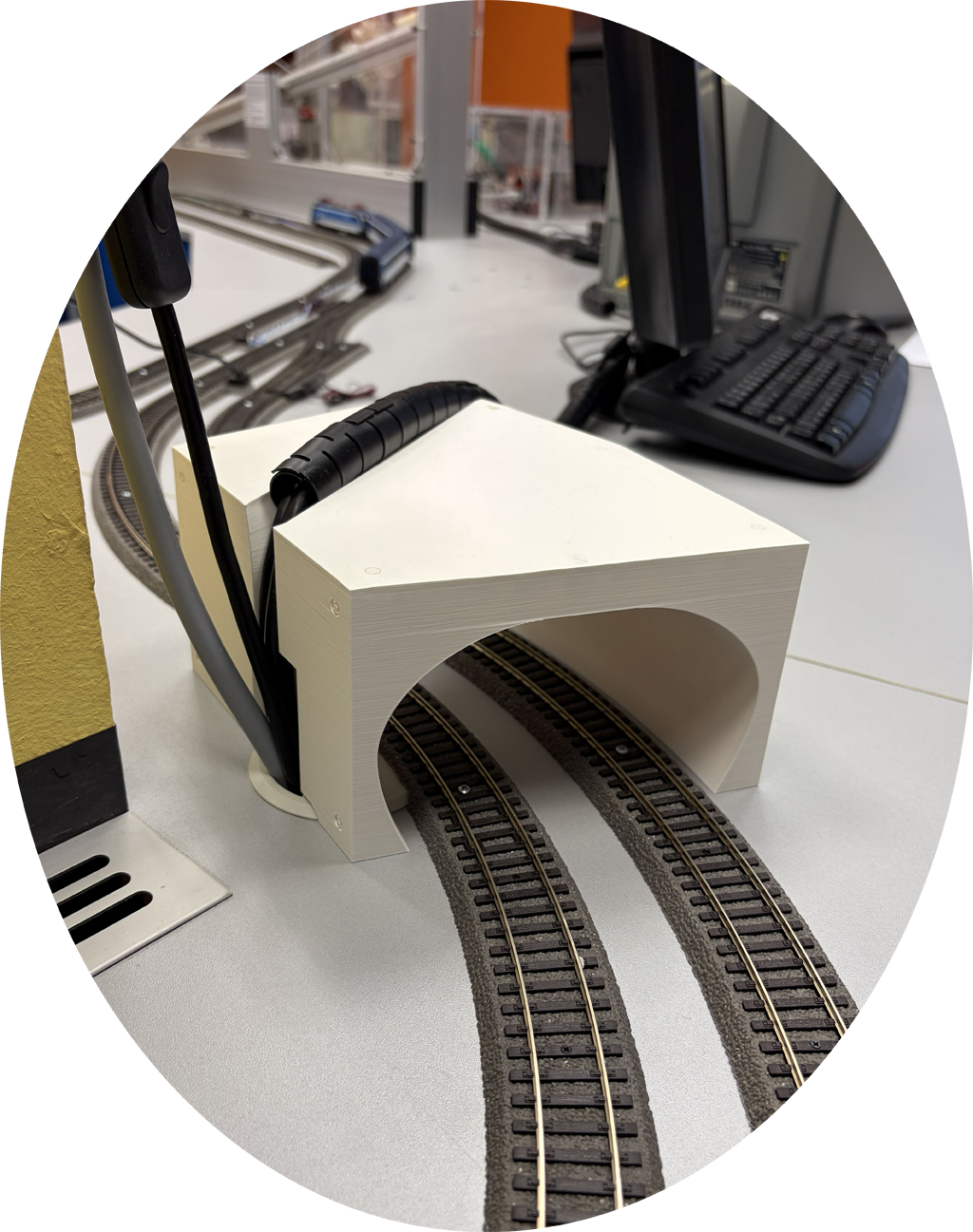

Kromě samotného čtrnáctihodinového tisku zabrala práce na tomto tunelu dalších 21 hodin. Jak dopadl první průjezd vlaku tunelem, se můžete podívat na videích níže.
Video 1: První průjezd vlaku tunelem – 13. března 2026

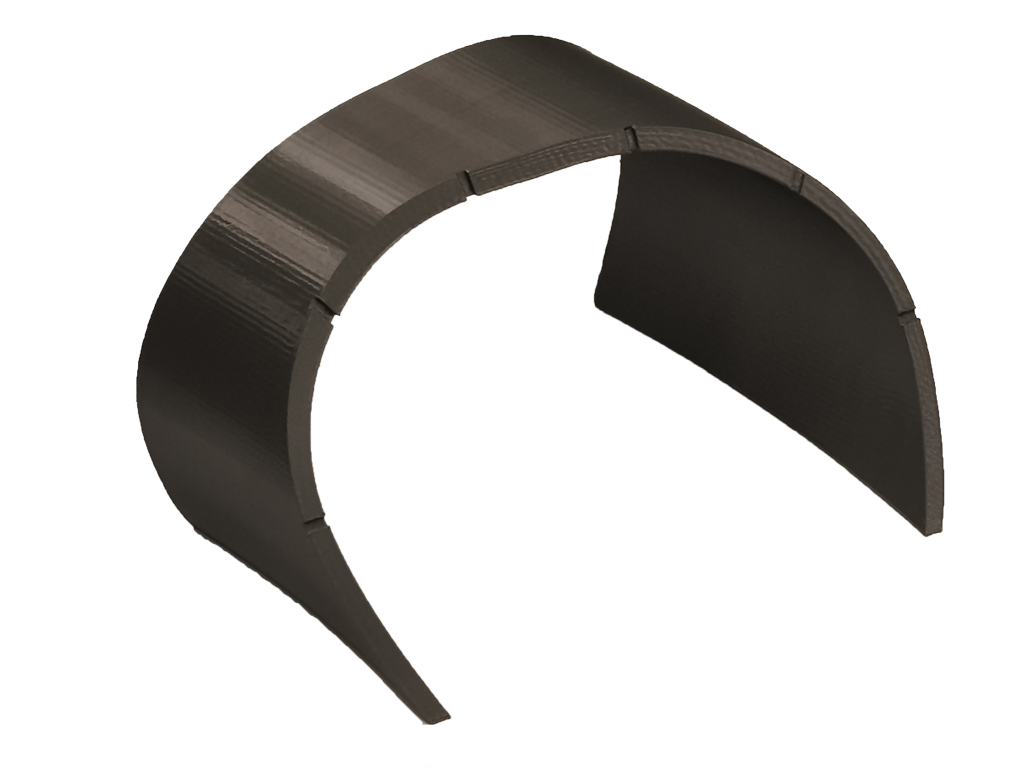

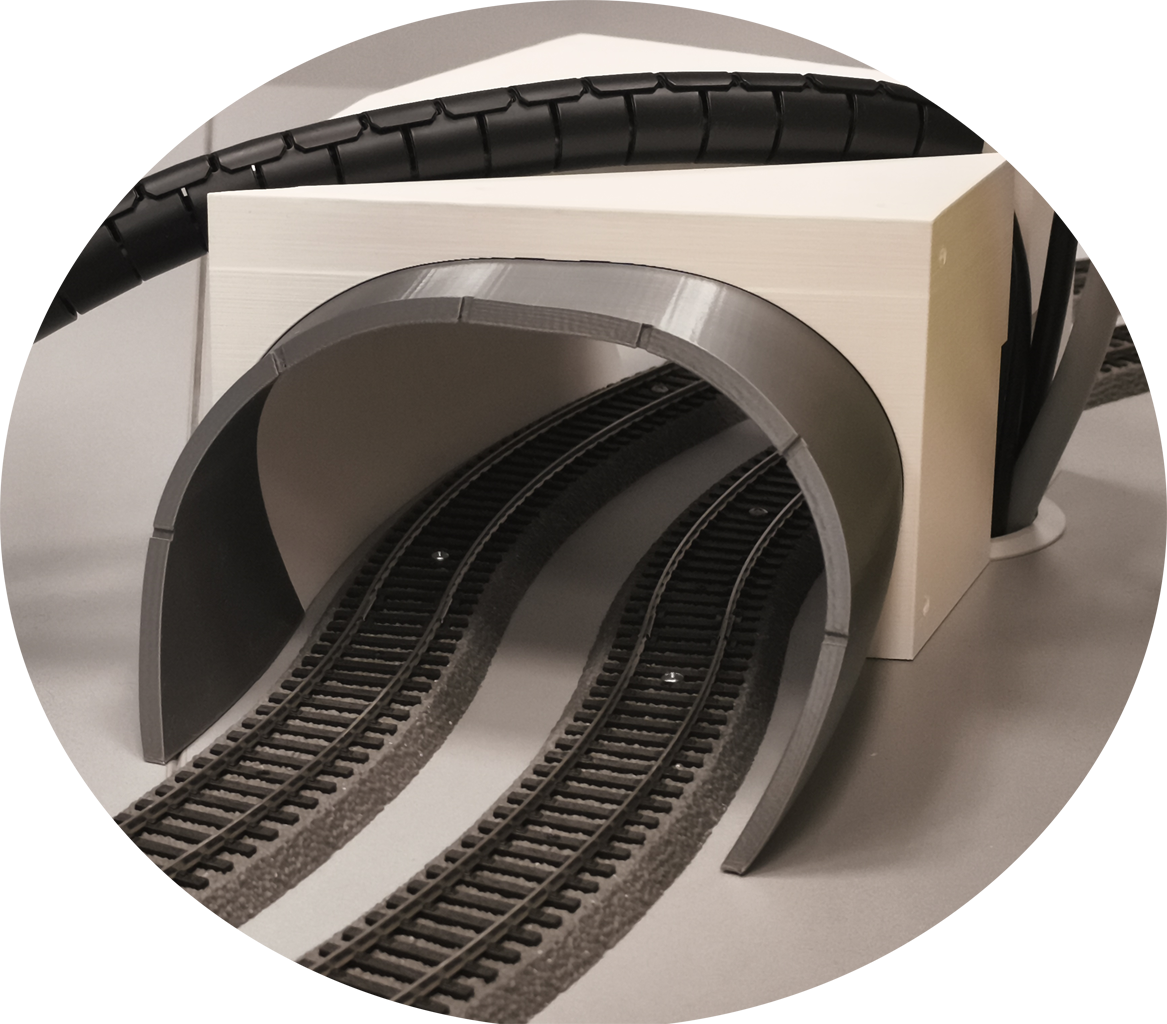

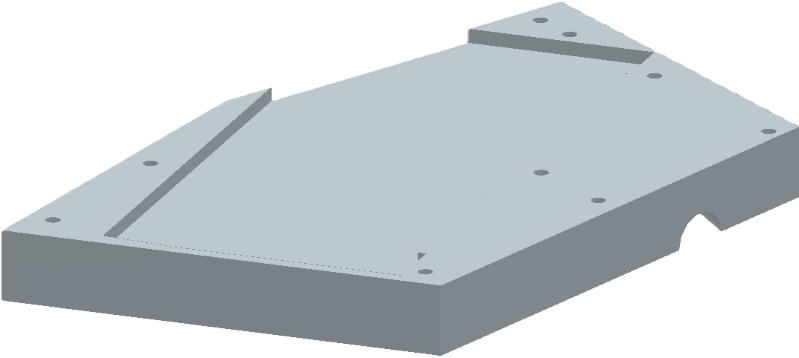

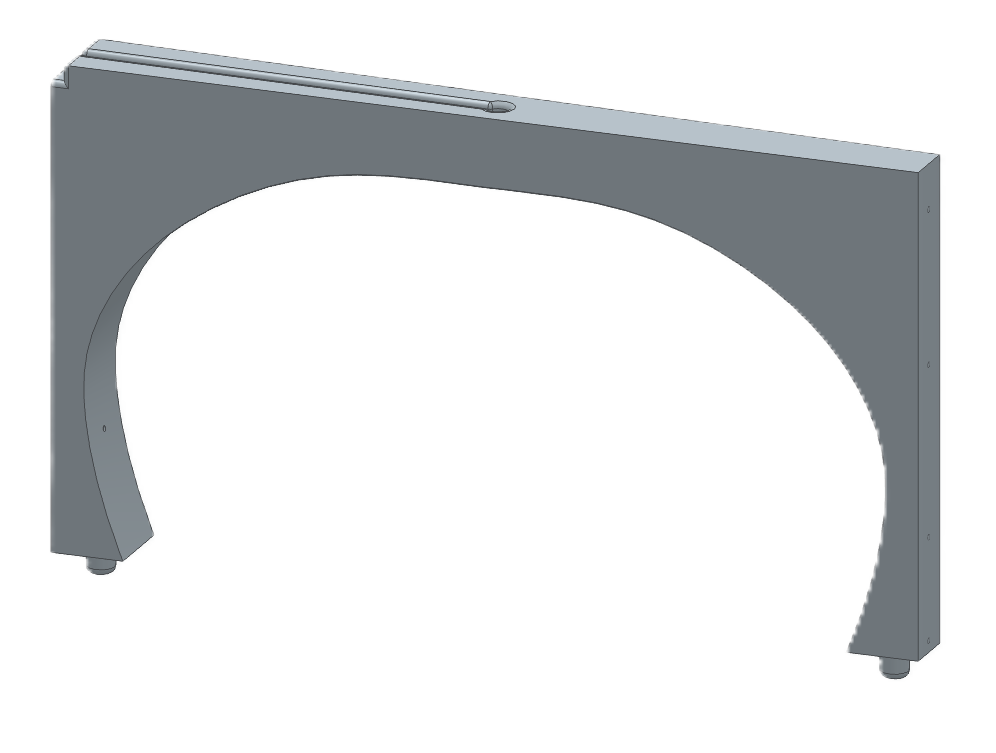

24. března vytvořil Filip Vosol ze třídy ELZ1 na základě výše zmíněného modelu 3D model tubusu v prostředí Solid Edge, viz obr. 5. Model opět vytiskl pan Daniel Krž, tentokrát na školní 3D tiskárně ZAXE z šedého PETG filamentu. Tisk trval přibližně 4 hodiny a výsledek ukazuje obr. 5.
Obrázek 5: Čtvrtá etapa návrhu tunelu u Modelu vytápěného domku – 27. března 2026
A dále je to na vás...
